Nach einer Simulation können Sie die Ergebnisse an Knoten sondieren, die durch die Knotennummer identifiziert werden. Die Knoten, die Sie aus den PropertyManagern Ergebnis auflisten und Ergebnissonde auswählen, werden im Modell mit den entsprechenden Beschriftungen hervorgehoben.
So sondieren Sie die Ergebnisse an ausgewählten Knoten:
- Wählen Sie im PropertyManager Ergebnissonde unter Optionen die Option Bei Knotennummer aus.
- Geben Sie die Nummer eines einzelnen Knotens oder eines Knotenbereichs ein, beispielsweise 1000-1020.

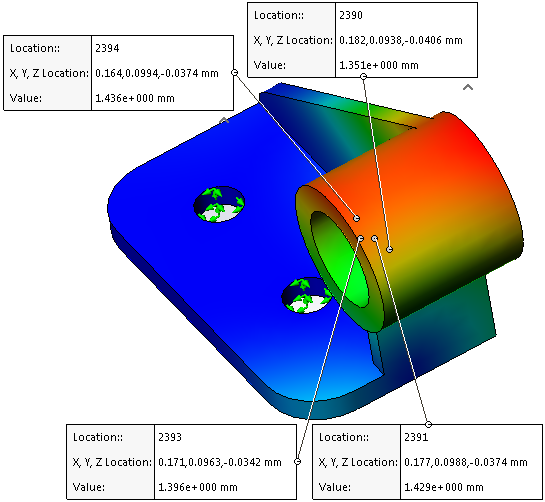

Die Positionen der ausgewählten Knoten mit den jeweiligen Beschriftungen sind im Grafikbereich sichtbar.
- Klicken Sie unter Berichtsoptionen auf Bild erfassen
.
- Speichern Sie die aktive Ansicht des Modells in den Dateiformaten *.png, *.jpg oder *.bmp.
