Schnitte

Sie können die Ebene ziehen, um den Schnitt zu ändern.

1. Klicken Sie auf Abschnitt oder Extras > Schnitt.
   Eine Schnittebene wird angezeigt, die normal auf das Modell ist.


2. Ziehen Sie die Ebene, die sich nun entlang der normalen Achse zum Modell verschiebt.


3. Wählen Sie im Fensterbereich Abschnitt eine der folgenden Optionen aus.

   Option		Beschreibung
   X-Y-Ebene
   Y-Z-Ebene
   X-Z-Ebene
   Flächenebene		Wählen Sie zunächst eine Fläche und anschließend diese Option aus, um eine Schnittebene zu erstellen, die parallel zur ausgewählten Fläche ist. Durch das Doppelklicken auf eine Fläche wird diese Option ebenfalls aktiviert.
   Umkehren		Wendet das Modell entlang der gegenwärtig angezeigten Ebene, damit die andere Seite des Modells angezeigt wird.
   Ansicht normal auf Ebene		Zeigt das Modell normal zur Ebene an.
   Ebene ausblenden		Zeigt die Schnittebene an oder blendet sie aus.
   Endkappe einblenden		Zeigt die Kanten als mit Endkappen versehene Flächen an.

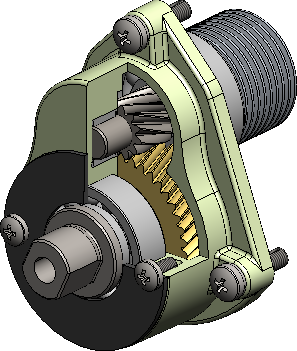

   Schnitt mit Endkappe und ausgefüllt

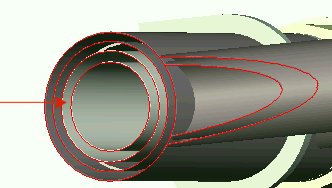

   Schnitt ohne Endkappe und hohl

4. Um die Auswahl des Werkzeugs Abschnitt aufzuheben, klicken Sie erneut auf das Werkzeug.
