Sie können Explosionsansichten in den Baugruppendokumenten Ihrer CAD-Anwendungen anzeigen, die Sie in eDrawings öffnen.
Diese Informationen sind für eines oder mehrere CAD-Systeme bestimmt. Informationen über die Verfügbarkeit finden Sie in der eDrawings Funktionalitätsmatrix.
Wenn Sie eDrawings Baugruppendateien (.easm) von SOLIDWORKS Baugruppen mit Explosionsdaten veröffentlichen, werden diese Informationen automatisch mit der eDrawings Datei gespeichert. Wenn Sie mehrere Konfigurationen mit Explosionsansichten speichern, werden die Explosionsansichten für jede Konfiguration ebenfalls gespeichert. Sie können auch mehrere Explosionsansichten pro Konfiguration haben.
Sie können mit dem Fensterbereich Explosionsansichten zwischen der Explosionsansicht und der normalen Ansicht wechseln. Wenn sich ein Modell in der Explosionsansicht befindet, können Sie alle eDrawings Professional Werkzeuge, wie z. B. Verschieben, Messen und Abschnitt sowie die eDrawings Werkzeuge Bewegungssimulation, Zoomen, Drehen und Verschieben verwenden.
Innerhalb eDrawings Professional können Sie keine Explosionsansicht erstellen bzw. keine Explosionsansichts-Definition bearbeiten.

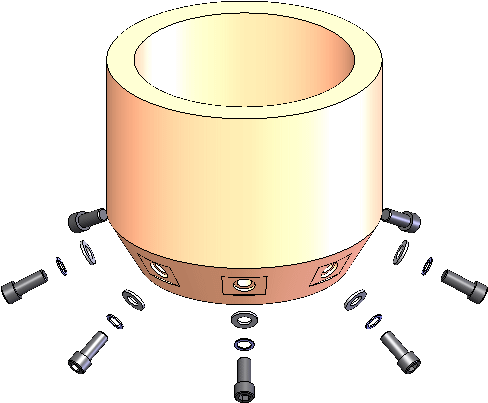

Radiale Explosionsansichten stehen nur für eDrawings Baugruppen (.easm) zur Verfügung.
So zeigen Sie Explosionsansichten an:
