Componenti di sollecitazione

VON sollecitazione von Mises
P1 sollecitazione normale nella prima direzione principale
P2 sollecitazione normale nella seconda direzione principale
P3 sollecitazione normale nella terza direzione principale
INT Intensità di sollecitazione = P1-P3 (a)

con P1: massima sollecitazione normale assoluta e P3: minima sollecitazione normale assoluta.

TRI Sollecitazione triassiale = P1 + P2 + P3 (somma dei principali componenti di sollecitazione). Viene chiamata anche prima invariabile di sollecitazione perché il valore non cambia, indipendentemente dalla trasformazione delle coordinate che si applica al tensore di sollecitazione).

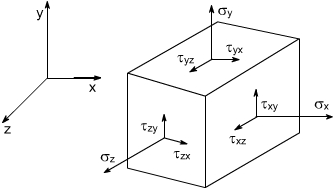

SX sollecitazione normale nella direzione X della geometria di riferimento selezionata
SY sollecitazione normale nella direzione Y della geometria di riferimento selezionata
SZ sollecitazione normale nella direzione Z della geometria di riferimento selezionata
TXY Sollecitazione di taglio nella direzione Y che agisce sul piano normale alla direzione X della geometria di riferimento selezionata
Per i componenti della sollecitazione di taglio, il primo indice indica la direzione della normale alla superficie, mentre il secondo indica la direzione del componente della sollecitazione di taglio.
TXZ Sollecitazione di taglio nella direzione Z che agisce sul piano normale alla direzione X della geometria di riferimento selezionata
TYZ Sollecitazione di taglio nella direzione Z che agisce sul piano normale alla direzione Y della geometria di riferimento selezionata
ERR Errore in norma dell'energia
CP Pressione di contatto (b)
ILTXZ taglio interlaminare sul piano XZ
ILTYZ taglio interlaminare sul piano YZ

(a) In alcuni riferimenti e codici di disegno, la sollecitazione equivalente di Tresca viene definita come il doppio della massima sollecitazione di taglio, che è uguale a (P1 – P3), o altrimenti l'intensità della sollecitazione.
(b) Le pressioni di contatto sono derivate dalle sollecitazioni nodali globali attraverso la trasformazione delle coordinate. A ogni nodo, il solutore segnala la forza di contatto. Se il vettore di unità N lungo la direzione della forza di contatto è {Nx, Ny, Nz} nel sistema di coordinate globale, il tensore di sollecitazione nodale è proiettato lungo il vettore di unità N per derivare i tre componenti della pressione di contatto {Px, Py, Pz} nel sistema di coordinate globale.


La portata della pressione di contatto CP a ogni nodo è la radice quadrata della somma dei quadrati di ogni componente. La direzione della pressione di contatto è sempre normale rispetto all'area di contatto.
