Si può controllare la definizione dell'angolo strato su diversi shell e facce usando le opzioni Orientamento composito.
Sono raffigurati due modelli in cui sono utilizzate le opzioni di orientamento per cambiare la definizione dell'angolo degli strati.
non si consiglia di cambiare le impostazioni predefinite di Inverti orientamento tranne che per i casi in cui ci sono incoerenze nelle definizioni dell'angolo degli strati. Per ridefinire coerentemente gli angoli degli strati, scegliere un angolo zero diverso da 0 gradi e da 90 gradi; per esempio 60 gradi.
Il modello è composto da due shell di quattro facce ciascuna. Per allineare gli orientamenti dei materiali su tutte le facce e gli shell in modo coerente è selezionato un angolo strato di 60 gradi nella tabella Strati shell composito.

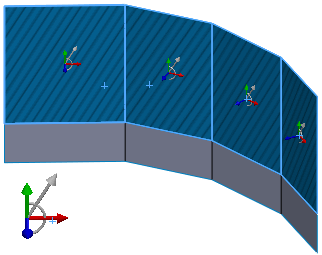

L'orientamento dell'angolo strato desiderato per gli shell e le facce è illustrato sotto.
Per il modello, l'orientamento del materiale è coerente con l'orientamento desiderato (freccia bianca) per lo shell 2 su tutte le facce.
Per lo shell 1, l'orientamento del materiale (freccia bianca) è incoerente per ciascuna faccia (Tutte le frecce blu puntano nel piano).
L'opzione Inverti orientamento è commutata (deselezionata) per ciascuna faccia per ottenere l'orientamento desiderato.
le frecce blu puntano in una direzione coerente per tutte e otto le facce.
Non dimenticarsi di verificare la coerenza della mesh nella direzione di impilamento su tutte le facce prima di eseguire l'analisi.
In questo esempio, è richiesta solo l'opzione di orientamento rotazione.
Il modello raffigurato è uno shell singolo con più facce. Le frecce blu puntano all'esterno per tutte le facce indicando che l'opzione Inverti orientamento non deve essere cambiata per alcuna faccia.
In questo caso è presente un'incoerenza nell'angolo strato di riferimento 0 gradi per la superficie inferiore. Per rimuovere l'incoerenza, viene selezionata la superficie inferiore e si seleziona l'opzione Ruota orientamento.
|
|
| Opzioni di rotazione deselezionata per la faccia inferiore
|
Opzioni di rotazione selezionata per la faccia inferiore |
