Cartella Luci

La cartella Luci nel DisplayManager elenca le informazioni relative alle luci applicate al modello corrente.

Per visualizzare questa cartella:

Nel DisplayManager fare clic su Visualizza scenografia, luci e videocamere ed espandere la cartella Luci .

Quando PhotoView 360 viene aggiunto, la cartella Luci viene rinominata in Luci di SOLIDWORKS e viene visualizzata anche una cartella Luci PhotoView 360 . Sebbene le luci puntiformi, a fascio concentrato e direzionali e la luce solare appaiano in entrambe le cartelle, il modo migliore per illuminare il modello in PhotoView 360 è quello di utilizzare l'illuminazione principale di PhotoView 360.

Indicatori di illuminazione

Sono disponibili controlli di illuminazione separati per SOLIDWORKS e PhotoView 360.

SOLIDWORKS

Per impostazione predefinita, in SOLIDWORKS sono attive le luci puntiforme, a fascio concentrato e direzionale.

L'illuminazione della scenografia non è possibile in RealView quindi, spesso è necessario illuminare i modelli manualmente.

PhotoView 360

Per impostazione predefinita, le luci singole sono disattivate.

In PhotoView 360 la luce proviene da Illuminazione principale di PhotoView 360 (ambiente scenografico). L'ambiente scenografico è un'immagine HDR (High Dynamic Range) di forma sferica che circonda la scenografia, creando una luce e riflessi realistici. Con le luci spente, è possibile usare l'illuminazione realistica fornita dalle scenografie, di solito sufficiente per il rendering. Tipicamente sarà necessaria ulteriore illuminazione in PhotoView 360 solo per illuminare gli spazi occlusi nel modello.

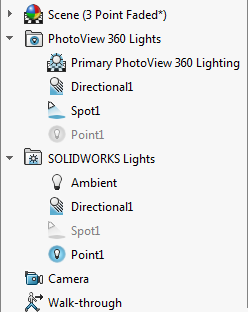

Le icone per le luci specifiche in questa immagine dal riquadro Scenografia, luci e videocamere del DisplayManager hanno i seguenti significati:

Menu contestuale della cartella Luci

Fare clic con il pulsante destro del mouse sulle cartelle Luci o Luci di SOLIDWORKS nel DisplayManager per visualizzare le opzioni descritte in questa sezione.

Per visualizzare queste opzioni in Luci PhotoView 360 , fare clic con il pulsante destro del mouse sulla prima luce sotto Illuminazione principale di PhotoView 360.

Tool_ViewLights_View.png Mostra luci Mostra/nasconde le luci nell'area grafica.
  Modifica tutte le luci Apre i PropertyManager relativi a tutte le luci definite per il modello corrente. Fare clic su Indietro back.png e Avanti per navigare tra i PropertyManager.
  Aggiungi luce direzionale

Aggiungi punto luce

Aggiungi riflettore

Aggiungi luce solare (solo con PhotoView 360)

 Aggiunge una luce direzionale, puntiforme o a fascio concentrato e apre il PropertyManager per tale tipo.

Con PhotoView 360, incluso in SOLIDWORKS Professional e SOLIDWORKS Premium, è anche possibile aggiungere una sola istanza di luce solare, che tiene conto di posizione, ora, data e condizioni atmosferiche.
  Comprimi elemento Comprime tutti i sottonodi sotto questo elemento.
  Comprimi tutto Comprime tutti i nodi nel riquadro Scenografia, Luci e videocamere.
  Espandi tutto Espande tutti i nodi nel riquadro Scenografia, Luci e videocamere.

Menu contestuale di Luce puntiforme, direzionale o fascio concentrato

Quando si fa clic con il pulsante destro del mouse su una luce puntiforme, direzionale o a fascio concentrato nel DisplayManager, si rendono disponibili le opzioni seguenti:

  Attivata in SOLIDWORKS

Attivata in SOLIDWORKS

Attiva o disattiva la luce in SOLIDWORKS.
  Attivato in PhotoView 360

Disattivato in PhotoView 360

Attiva o disattiva la luce in PhotoView 360.
  Modifica luce tipo Apre il PropertyManager corrispondente al tipo di luce prescelto.
Cancella Rimuove la luce dal modello.
