Creazione del blocco annidato

I blocchi annidati sono blocchi all'interno di altri blocchi con caratteristiche uguali a quelle dei blocchi normali.

I blocchi annidati possono essere creati durante la modifica di un blocco esistente e:
  • tracciando nuove entità
  • selezionando entità esistenti

Per creare i blocchi annidati:

  1. Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse su Blocco FM_block_sketch.gif e selezionare Modifica blocco.
  2. Tracciare o selezionare le entità da aggiungere come blocchi annidati al blocco in modifica.
  3. Aggiungere qualsiasi relazione necessaria.
  4. Fare clic su Crea blocco Tool_Make_Block_Block.gif (barra degli strumenti Blocco) o su Strumenti > Blocchi > Crea per elencare le entità di schizzo nel PropertyManager in Entità del blocco.

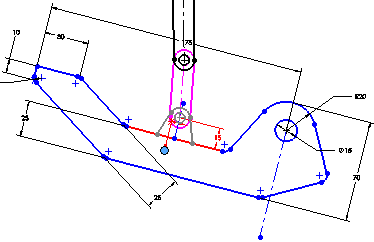

  5. Fare clic su PM_OK.gif, quindi su Ricostruisci tool_Rebuild_Standard.gif e notare i blocchi annidati nell'albero di disegno FeatureManager.
