Realizzazione dello schizzo di una curva conica

Per eseguire lo schizzo di una curva conica:

  1. Fare clic su Conica Tool_Conic_Sketch.png (barra degli strumenti Schizzo) oppure su Strumenti > Entità di schizzo > Conica .
    Il cursore si trasforma in pointer_conic_sketch.png.
    Se si fa clic su Tangenza automatica nel PropertyManager Conica, è possibile ignorare il punto 4. Con questa opzione attivata, lo strumento Conica applica la tangenza a ogni punto finale e seleziona il vertice superiore della curva.
  2. Nell'area grafica, fare clic sul primo punto finale della curva conica nel modo illustrato.
  3. Fare clic sul secondo punto finale nel modo illustrato.
  4. Trascinare l'indicatore, quindi fare clic per impostare il vertice superiore della curva conica.

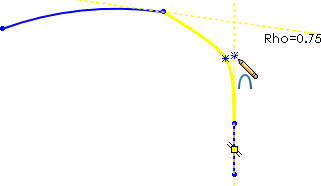

  5. Trascinare il cursore, quindi impostare il valore Rho.
    Mentre si sposta il cursore, il valore Rho della curva conica cambia.
    Vengono visualizzati i punti di riferimento per la spalla e il vertice superiore della curva.
