Impostazione delle specifiche dell'elemento

Per impostare le specifiche dell'elemento:

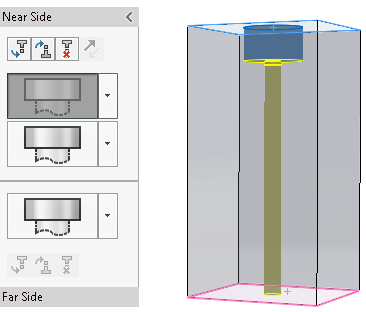

  1. Nel flyout Prossimale, selezionare il primo elemento superiore per attivarlo. Si desidera mantenere Lamatura come tipo di foro, ma si vogliono modificare alcune impostazioni.
  2. Sotto Impostazione elemento:
    1. In Tipo, selezionare Vite a testa cilindrica.
    2. In Dimensione, selezionare 1/4.
      L'anteprima temporanea dell'elemento Prossimale viene aggiornata.

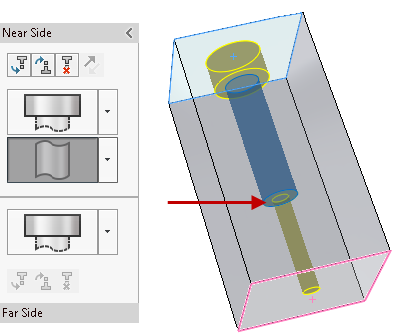

  3. Nel flyout, fare clic su per il secondo elemento Prossimale, quindi fare clic su Lineare.
    Si vogliono modificare le specifiche di questo elemento.
  4. Sotto Impostazione elemento:
    1. In Tipo, selezionare Dimensione della vite.
    2. In Dimensione, selezionare 1/4.
    3. Per Dimensionamento personalizzato, impostare Condizione finale su Cieca e Profondità a 1.
      L'anteprima viene aggiornata per mostrare la dimensione e la profondità modificate dell'elemento Lineare.

      Nei flyout è possibile trascinare gli elementi per riposizionarli. Se l'operazione di trascinamento determina un errore di elemento, questo viene evidenziato. Passare con il mouse sopra l'elemento per visualizzare un messaggio di errore.

      L'elemento Distale è impostato come Lamatura. Si desidera modificarlo affinché sia un elemento filettato.

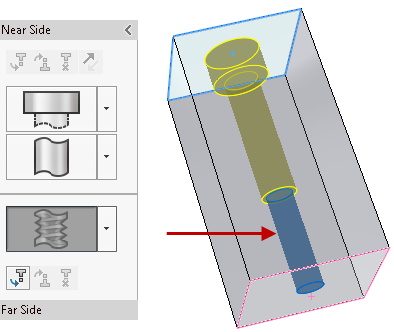

  5. Nel flyout Distale, fare clic su per l'elemento Distale, quindi fare clic su Filettatura.
  6. Sotto Impostazione elemento:
    1. In Tipo, selezionare Foro filettato.
    2. In Dimensione, selezionare 1/4-20.
      L'elemento Distale si aggiorna fino all'elemento Prossimale centrale a causa della condizione finale Fino al prossimo elemento.

      È possibile salvare le funzioni di foratura avanzate come Preferenze per riutilizzarle. Nel PropertyManager, sulla scheda Tipo, sotto Preferenza, è possibile aggiungere, aggiornare, eliminare, salvare o caricare un foro avanzato preferito.

      Infine, creare e posizionare le istanze.
