Aggiunta di coprigiunto

In questo argomento viene descritto come aggiungere un coprigiunto dopo aver diviso il percorso.

  1. Aprire un assieme di instradamento in modalità Modifica percorso.
  2. Fare clic con il pulsante destro del mouse sull'entità di schizzo nel punto in cui si desidera dividere il percorso e fare clic su Strumenti > Instradamento > Elettrico > Dividi percorso .
    Viene aggiunto un punto di divisione nella posizione in cui le entità di schizzo si separano.
  3. Selezionare il punto di divisione e fare clic su Strumenti > Instradamento > Elettrico > Aggiungi coprigiunto.
  4. Dalla Libreria del progetto, trascinare un componente coprigiunto sul punto di divisione.
    Il coprigiunto supporta diverse dimensioni del filo. Selezionare la configurazione del componente coprigiunto da usare un base alle dimensioni del filo.
  5. Nel PropertyManager Aggiungi coprigiunto, inserire il nome del coprigiunto e, se desiderato, selezionare le opzioni per aggiungere una tabella di connettori e una distinta materiali.
  6. Fare clic su PM_OK.gif.

    Il coprigiunto viene aggiunto all'albero di disegno FeatureManager.

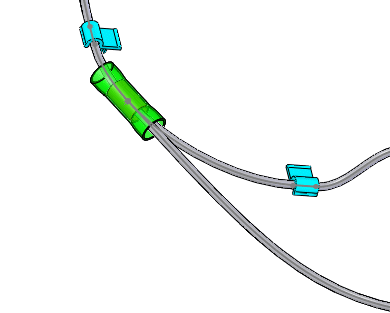

Splice
