Creazione di uno SpeedPak

In un file di assieme, è possibile derivare una configurazione SpeedPak da una configurazione esistente.

1. Nella scheda ConfigurationManager , sotto Configurazioni, fare clic con il pulsante destro del mouse su una configurazione esistente e selezionare Aggiungi SpeedPak.
2. Nel PropertyManager:
   1. Selezionare le facce, i corpi, la geometria di riferimento, gli schizzi e le curve che si desidera rendere selezionabili nella configurazione SpeedPak.
      È possibile utilizzare Includi rapido per includere solo i corpi esterni, selezionare elementi in base alla vista oppure selezionare più o meno componenti.
   2. A scelta, selezionare Rimuovi fantasma per nascondere tutte le altre facce, per accelerare ancor più le prestazioni.
   3. Fare clic su .

   La configurazione SpeedPak viene creata come figlio di quella originale ed è identificata da nel ConfigurationManager, mentre la dicitura _speedpak è aggiunta al suo nome.

   Nell'albero di disegno FeatureManager non sarà visualizzato alcun componente. L'icona dell'assieme nella parte superiore dell'albero indica che la configurazione attiva è SpeedPak.

   Nell'area grafica, quando si sposta il cursore del mouse sull'assieme, nella zona circostante il cursore sono visibili e selezionabili solo le facce, i corpi, la geometria di riferimento, gli schizzi e le curve selezionate per lo SpeedPak.

   Per vedere questo comportamento, verificare che il driver della scheda grafica sia aggiornato. Vedere http://www.solidworks.com/pages/services/VideoCardTesting.html.

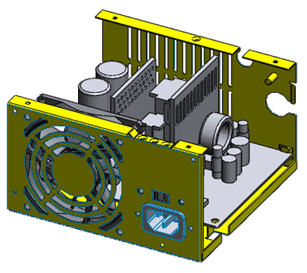

   Assieme senza puntatore

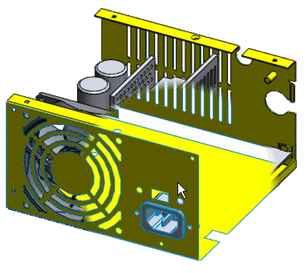

   Puntatore sopra l'assieme. Osservare che molti componenti interni non sono più visibili, perché sono stati esclusi nella configurazione SpeedPak.

È possibile creare configurazioni SpeedPak per i sottoassiemi di un assieme padre. È possibile scegliere di includere solo la grafica oppure includere facce, bordi e punti accoppiati come geometria risolta.

1. Selezionare uno o più sottoassiemi in un assieme.
2. Fare clic con il pulsante destro del mouse e fare clic su Opzioni SpeedPak.
3. Fare clic su uno dei comandi seguenti:

   Opzione	Descrizione
   Crea SpeedPak accoppiato	Include facce, bordi e punti accoppiati come geometria risolta, permettendo all'utente di creare altri accoppiamenti con tali entità. Le entità incluse come geometria risolta possono essere costituite da entità del sottoassieme associate ad altri componenti dell'assieme padre aperto o all'assieme padre aperto stesso.
   Crea SpeedPak grafico	Consente di visualizzare la grafica del sottoassieme ma non include geometria risolta, per fornire prestazioni superiori.

   Viene creata una configurazione SpeedPak per la configurazione attiva del sottoassieme. Se il sottoassieme è di primo livello, la configurazione SpeedPak diventa la configurazione attiva utilizzata dall'assieme padre.
