Creazione di offset di schizzo in superfici di geometria 3D

È possibile utilizzare lo strumento Offset su superficie per eseguire l'offset dei bordi e delle facce del modello 3D in uno schizzo 3D.

In precedenza, era necessario creare funzioni aggiuntive per l'offset di un bordo.

Per creare offset di schizzo in superfici di geometria 3D:

  1. Aprire un modello 3D.
  2. Fare clic su Offset su superficie />(barra degli strumenti Schizzo) oppure su Strumenti > Strumenti di schizzo > Offset su superficie.

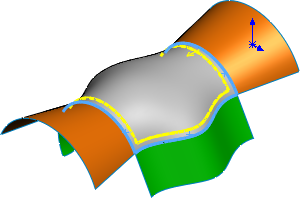

  3. Nell’area grafica, selezionare il bordo Superficie-Loft4 nel modo illustrato.

  4. Nel PropertyManager:
    1. Impostare Distanza di offset su 10.
    2. Selezionare Inverti.
      L'entità si proietta sulla faccia opposta.
      È possibile utilizzare solo Inverti quando il bordo selezionato è collegato alle facce che appartengono allo stesso corpo.


  5. Selezionare i bordi interni di Superficie-Loft5 e Superficie-Loft3.
  6. Fare clic su .

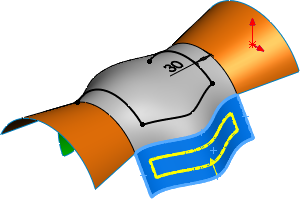

  7. Fare doppio clic sul valore della quota dei tre bordi e immettere 30 nella casella del valore di input della quota.


  8. Fare clic su Offset su superficie.
  9. Nel PropertyManager:
    1. Fare clic su Superficie-Loft5 nell'area grafica.
    2. Impostare Distanza di offset su 20.
    3. Fare clic su .

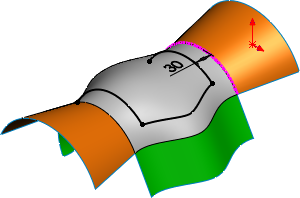

    Tutti i bordi di Superficie-Loft5 sono sottoposti a offset.
