Creazione manuale di bollature nei disegni

La creazione manuale di bollature nei disegni offre maggiore controllo sul metodo di aggiunta di bollature nei disegni da parte di SOLIDWORKS Inspection.

Quando si seleziona la Generazione automatica bollature, il software crea bollature per tutte le caratteristiche nel disegno, utilizzando l'ordinamento specificato (in senso orario o antiorario).

Se si seleziona la creazione manuale di bollature, il software:

  • Crea bollature solo per le specifiche caratteristiche identificate.
  • Dispone le bollature in base all'ordine di selezione.

Per creare manualmente bollature nei disegni:

  1. Fare clic su Nuovo progetto di ispezione (CommandManager SOLIDWORKS Inspection).
  2. Selezionare un modello di progetto.
  3. Nella scheda Impostazioni generali del PropertyManager Crea progetto di ispezione, in Info caratteristica, per Estrazione, selezionare Manuale.
  4. Fare clic su per convalidare le impostazioni del progetto.
  5. Fare clic su Aggiungi caratteristica (CommandManager SOLIDWORKS Inspection).

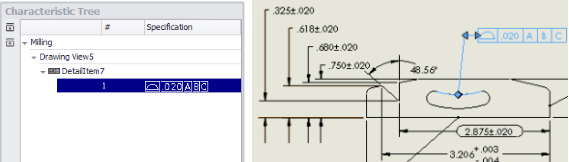

  6. Nell'area grafica, usare una delle seguenti tecniche per selezionare le caratteristiche per cui creare bollature:
    • Selezionare singole caratteristiche.

      Le caratteristiche vengono aggiunte all'albero delle caratteristiche nell'ordine di selezione.

    • Selezionare in un riquadro un gruppo di caratteristiche.

      Tutte le caratteristiche all'interno del riquadro vengono aggiunte all'albero delle caratteristiche.

    Per rimuovere una caratteristica, selezionarla nell'area grafica.
    Se si desidera creare bollature per gran parte, ma non tutte le caratteristiche, è possibile selezionare l'intero disegno e quindi rimuovere le caratteristiche di cui non si desidera creare una bollatura.
  7. Fare clic su Aggiungi/Modifica bollature (CommandManager di SOLIDWORKS Inspection).
    Il software crea bollature per le caratteristiche selezionate, nell'ordine di selezione.
    Questo passaggio non è necessario se nelle impostazioni del progetto di ispezione è stata selezionata la Bollatura automatica.
