Esempio: Selezione dell'ordine della parte

Usare TolAnalyst per costruire gli assiemi iniziando con la parte base. Quindi aggiungere una parte alla volta fino a quando l'assieme è completato. Questo metodo è simile a come molti assiemi vengono messi insieme in produzione.

Usare il PropertyManager Sequenza dell'assieme per impostare la sequenza usata da TolAnalyst. L'ordine nel quale vengono assemblate le parti può condizionare le relazioni tra le funzioni nell'assieme completato. Si possono creare un gruppo di studi per un assieme per determinare quale ordine genera un risultato desiderato e per determinare eventuali fissaggi.

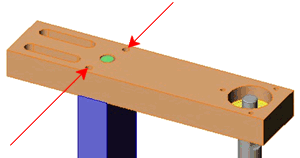

In questo assieme, la piastra superiore identifica e supporta l'assieme dell'albero. La piastra superiore è fissa alla parte base con sagoma ad "L" usando un perno ad adattamento a pressione di colore verde.

Si possono creare gli studi per determinare le tolleranze necessarie per mantenere l'allineamento tra i fori dei cuscinetti in modo che l'albero possa ruotare senza piegarsi.

	Sequenza di assieme - Scenario 1:
1.	forcella ad "L"
2.	piastra superiore
3.	pin
4.	cuscinetti
5.	albero

Data questa sequenza di assieme, è possibile valutare l'offset potenziale dei fori dei cuscinetti per garantire il giusto allineamento.

Se le tolleranze necessarie per lo scenario sopra riportato sono troppo costose, è possibile effettuare un secondo studio usando un'altra sequenza nella quale la piastra superiore viene usata per supportare solo l'assieme dell'albero.

	Sequenza di assieme - Scenario 2:
1.	forcella ad "L"
2.	cuscinetto inferiore
3.	albero
4.	Cuscinetto superiore
5.	piastra superiore (accoppiata direttamente all'albero e al cuscinetto)
6.	pin
	La misurazione per questo studio è l'allineamento tra i fori usati per ospitare il perno.

Dal momento che il primo studio non è stato scelto, anche questo studio sarà costoso da produrre. Tuttavia, è possibile usare i risultati per determinare la lunghezza di un foro con intaglio da usare al posto del foro nella piastra superiore.
