構成部品配置のためのユーザー定義の座標(User-Defined Coordinates for Component Orientation)

SOLIDWORKS® のユーザー定義座標系を、SOLIDWORKS の原点でモデル化されていない構成部品に追加することができます。 メーカーの Web サイトまたはその他の CAD システムから、このような構成部品を取得できる場合があります。

CircuitWorks™ では、CircuitWorks にアセンブリをエクスポートしたときには、ユーザー定義の座標系を ECAD 原点として割り当てます。

ユーザー定義の座標系を CircuitWorks アセンブリに挿入せずに構成部品を挿入した場合には、CircuitWorks は SOLIDWORKS 原点を ECAD 原点として割り当てます。

ご自身の座標系を搭載部品に追加する方法は、SOLIDWORKS ヘルプ(SOLIDWORKS Help)を参照してください: 座標系.

CircuitWorks ライブラリの構成部品に挿入する前にユーザー定義の座標系に CWX をいう名前を付けたときには、CircuitWorks はユーザー定義の座標系を ECAD 原点として割り当て、回路基板アセンブリに挿入したときに構成部品を正しく配置します。

CircuitWorks は、ユーザー定義の座標系における正の Z 方向が回路基板アセンブリに垂直であると見なします。 XY 平面は基板表面を表し、X- および Y- 方向は構成部品がアセンブリに挿入される角度を制御します。
ECAD 原点を示すユーザー定義座標系に CWX 以外の名前を割り当てるには、 ツール (Tools) > CircuitWorks > CircuitWorks オプション(CircuitWorks Options) をクリックし、SOLIDWORKS エクスポート (SOLIDWORKS Export) を選択して、この座標系に関連する搭載部品のインポートとエクスポート(Import and export components relative to this coordinate system) オプションを変更します。

例: 座標が定義されている場合とされていない場合の LED の向き

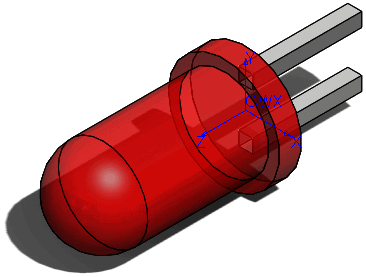

外部で製造された LED の座標は、Z 方向が LED のベースに平行に設定されています。

LED を CWX という名前の座標系を定義せずに CircuitWorks ライブラリに追加します。 LED 構成部品を CircuitWorks での構築後に基板アセンブリに挿入すると、LED は水平になります。

構成部品を CircuitWorks ライブラリに追加する前に、CWX という名前の座標系を SOLIDWORKS で LED 構成部品に追加します。

LED は、基板アセンブリに挿入されたときに適切な向きに配置されます。
