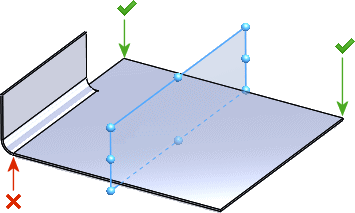

板金フィーチャーのミラー(Mirroring Sheet Metal Features) 板金フィーチャーを、既存の板金部品の中心にある平面でミラーすることが可能です。 ミラー可能な板金フィーチャーには以下が含まれます: エッジ フランジ とめつぎフランジ ヘム (Hem) ベース フランジ/タブ (Base Flange/Tab) 閉じたコーナー(Closed Corner) 板金フィーチャーをミラーコピーするのに使用する平面は、ベース フランジのエッジ間の中央に位置付けされている必要があります。 ベース フランジの 2 つのエッジ間にある エッジ フランジをミラーするには、平面を中央に配置します(緑の矢印)。 2 つのエッジの 1 つに、エッジ フランジで作成されたエッジを選択してはいけません(赤の矢印)。 板金フィーチャーをミラーするには: 板金部品を作成します。 板金フィーチャーのミラーに既存の平面を使用できるように、スケッチの作成と寸法付けを行ってください。 ベース フランジの 2 つのエッジ間の中央に配置される平面を作成します。 以下の板金フィーチャーのいずれかをクリックするか、あるいは挿入 (Insert) > 板金 (Sheet Metal) をクリックします: エッジ フランジ とめつぎフランジ ヘム(Hem) ベース フランジ/タブ 閉じたコーナー フィーチャー ツールバーのミラー(Mirror) をクリックするか、挿入 (Insert) > パターン/ミラー (Pattern/Mirror) > ミラー (Mirror) をクリックします。 PropertyManager で次の操作を行います: ミラー面/平面 (Mirror Face/Plane) の下にあるミラー面/平面 (Mirror Face/Plane) に対して、ベース フランジの 2 つのエッジ間に中央配置された平面を選択します。 ミラー コピーするフィーチャー で、ミラー コピーするフィーチャー に対して板金フィーチャーを選択します。 をクリックします。 親トピック板金部品のミラー(Mirroring Sheet Metal Parts) 関連概念 ミラーおよび反対側のあいまい性の除去 関連タスク 反対側バージョンの板金部品の作成
