輪郭のないトリミング ビューおよび詳細図を作成する

トリミング ビューおよび詳細図では、輪郭なしをサポートしています。

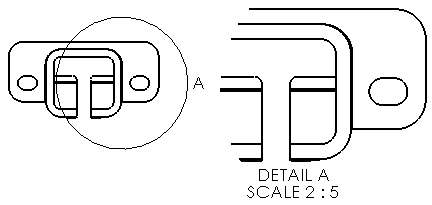

輪郭なしのトリミング ビュー

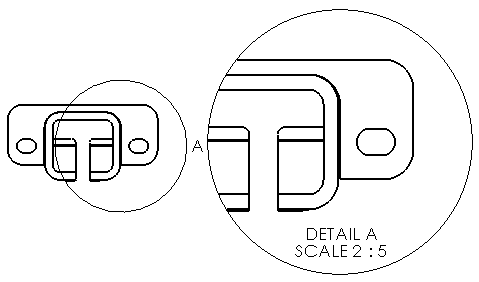

完全な輪郭のトリミング ビュー

輪郭なしの詳細図

完全な輪郭の詳細図

輪郭なしのトリミング ビューを作成するには:

1. 図面ビューで円などの閉じたスケッチ輪郭をスケッチします。


2. 円を選択します。
3. トリミング ビュー（Crop View） （図面ツールバー）または挿入（Insert） > 図面ビュー（Drawing View） > トリミング（Crop）をクリックします。


4. 図面ビューを選択します。
5. PropertyManager のトリミング ビュー（Crop View）で、輪郭なし（No outline）.

   を選択します。
6. をクリックします。
