エラーとなる合致参照を一括置換する

アセンブリ内の多くの箇所で使用されている構成部品で合致参照が見つからない場合、すべてのインスタンスにおいて、見つからない合致参照を一度に置き換えできます。

影響を受ける合致が複数あり、その 1 つの合致参照を置換しようとすると、ダイアログ ボックスが開き、同じ不明参照を持った他のすべての合致で置換を行うオプションが提示されます。

この例では、ノブの ２ つのインスタンスを含む、アセンブリがあることを前提にしています。

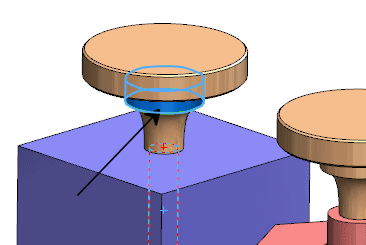

それぞれのノブの同一円筒形サーフェスが、ブロックに対する同心円合致で使用されます。

次に、同心円合致で使用する円筒形サーフェスを置き換えるため、ユーザーがノブを変更し、回転スプライン フィーチャーを追加すると仮定します。

元のノブ	修正後のノブ

これで、アセンブリを開くと、エラー内容（What's wrong）ダイアログ ボックスに、2 つの合致（ノブのインスタンスごとに 1 つ）に合致エンティティが欠けていることが示されます。 FeatureManager デザイン ツリーで、合致にフラグが表示されます。

エラーとなる合致参照を一括置換するには:

1. FeatureManagerデザイン ツリーで合致 （Mates）を展開します。
2. 最初のエラーとなる合致を選択し、合致エンティティの置き換え（Replace Mate Entities） をクリックします。
3. PropertyManager で次を行います。
   1. 合致エンティティ（Mate Entities）で、欠けている合致エンティティの 1 つを選択します。
   2. 合致エンティティの置き換え（Replacement Mate Entity） では、グラフィックス領域でノブの円筒形フィーチャーを選択します。

   3. PropertyManager で、 をクリックします。
4. ダイアログ ボックスではい、すべての見つからない合致参照を置き換えます（Yes, replace all other missing mate references）をクリックします。
   両方の合致で不明合致参照が置き換えられ、エラー フラグが FeatureManager デザイン ツリーから消えます。
