2 つめのアセットの発行

このステップでは、曲がったレールを使用して、マグネット合致の接地平面および接続点を定義します。 さらに、別のコンフィギュレーションを選択します。

2 つめのアセットを発行するには:

  1. ドライブ文字:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\turn.SLDPRT を開きます。
  2. ツール（Tools） > Asset Publisher をクリックします。
  3. グラフィック領域で接地平面の面を次のように選択します。

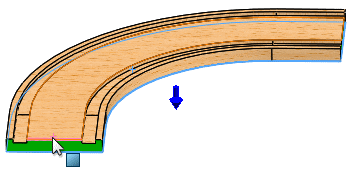

  4. 接続点（Connecting Points）で、図のように接続点（Connect point）のエッジを選択します。

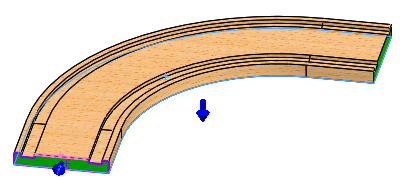

  5. 図のように、接続方向（Connect direction）の面を選択します。

  6. 右クリックして、コネクタを接続点（Connecting Points）に追加します。

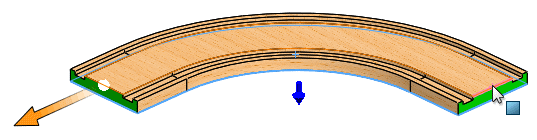

  7. 部品を回転し、図のように、接続点（Connect point）のエッジを選択します。

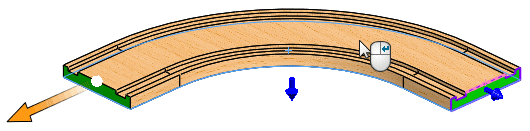

  8. 図のように、接続方向（Connect direction）の面を選択します。

  9. コネクタの追加（Add Connector）をクリックします。

  10. をクリックします。

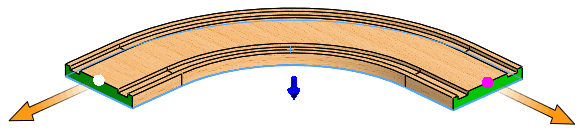

    FeatureManager デザイン ツリーが更新され、接地平面、Connector1、Connector2 が含まれるアセット参照（Published References）が組み込まれます。
