SOLIDWORKS Simulation 성능 개선 사항

그래픽 영역, 메시, 접촉 형성에서의 여러 가지 개선을 통해 Simulation 제품의 전반적인 성능이 향상되었습니다.

  • 핀 커넥터 기호가 새롭게 바뀌었습니다. 새롭게 바뀐 기호를 사용하여 핀 커넥터의 PropertyManager를 열지 않고 그래픽 영역에서 핀 커넥터(멈춤링 또는 키 포함)의 유형을 식별할 수 있습니다.

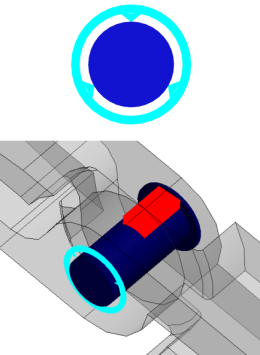

    멈춤링이 있는 핀 기호(평행이동 없음) 키가 있는 핀 기호(회전 없음)
  • 볼트의 예비하중 기호는 예비하중에 적용된 축 또는 토크를 식별할 수 있습니다.
    토크 예비하중이 있는 볼트 기호 축 예비하중이 있는 볼트 기호
  • 복합 쉘 실패 기준(Tsai-Hill, Tsai-Wu, 최대 응력)의 파손지표는 절점 응력에서 계산됩니다. 이전에는 파손지표가 요소 응력 값에서 계산되었습니다.
  • 혼합 곡률 기반 메셔는 H-Adaptive 및 P-Adaptive 방법을 지원합니다.
  • 최적화된 메모리 할당 및 Intel 컴파일러에 대한 멀티스레드 지원으로 곡면-곡면 본드 결합과 관통 없음 접촉 정의를 포함하고 있는 스터디의 성능이 개선되었습니다. 프로그램에서 본드 결합 및 관통 없음 접촉의 형성 단계에 소비하는 시간이 감소되었습니다.
  • 정적 스터디의 FFEPlus Iterative 솔버 솔루션 시간 단축에 있어서 주목할 만한 성능 개선이 이루어졌습니다.
