응력 핫 스폿 진단 도구는 모델에서 응력이 가장 높은 영역을 찾아줍니다.
정적 해석 스터디에 사용할 수 있습니다.
결과
폴더를 오른쪽 클릭하고 응력 핫스폿 진단을 클릭합니다.
관심 영역에서 가장 높은 응력은 각진 코너, 점 하중, 고정 경계 조건 등의 지오메트리 피처로 인한 응력 특이성에 기인할 수 있습니다.
응력 특이성은 발산되는 특성이 있으며, 이는 메시 크기를 줄이면 응력 특이성의 값이 이론적인 무한대의 값으로 증가할 수 있다는 것을 의미합니다. 올바른 응력 집중 값은 수렴하는 특성이 있으며, 메시를 세분화하면 일정한 값에 도달합니다.

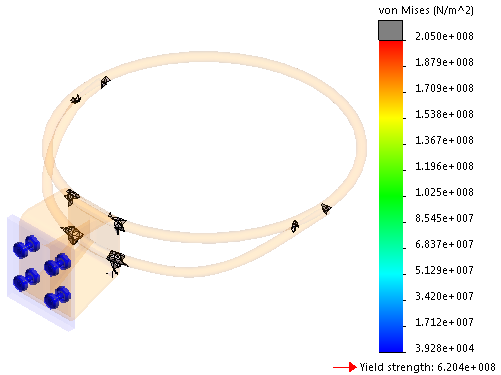

응력 핫스폿을 감지하면 응력 핫스폿 플롯을 포함하는 모델의 세 개 영역을 볼 수 있습니다. 여기에서 von Mises 응력의 변형을 확인할 수 있습니다. 핫스폿 감지를 트리거하는 임계값보다 더 높은 응력 값에 대해 사용자 정의 색(기본색은 회색)을 지정할 수 있습니다.
응력 핫스폿 PropertyManager에서
응력 핫스폿 독립적 표시를 클릭하여 응력 핫스폿으로 식별된 영역만 표시합니다.
