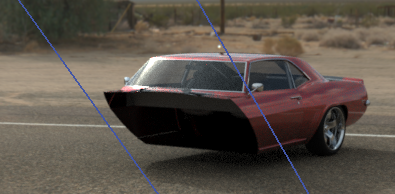

모델의 내부 파트를 표시하려면 절단면을 추가하여 단면도를 생성할 수 있습니다.
표준 이동 컨트롤을 사용하여 절단면을 조작할 수 있습니다. 여러 절단면을 사용하여 모델을 추가로 분석할 수 있습니다. 제한은 없습니다.
SOLIDWORKS Visualize Professional에서는 모델의 애니메이션을 만들 때와 동일한 방식으로 절단면 효과도 애니메이션으로 만들 수 있습니다.
단면도 생성하는 방법:
- 모델 탭에서새 절단면을 선택합니다.
뷰포트에서 절단면은 희미하게 나타나며 대부분은 전체 모델에서 자동으로 늘어나는 투명한 평면으로 나타납니다.
- 모델 트리에서 절단면을 선택합니다.
모델 트리 아래에 절단면 파라미터가 나열됩니다.
- 평면에 이름을 입력합니다.
- 회전 및 변환 옵션을 사용하여 평면의 방향을 수정합니다.
- 평면을 반전시키려면 뒤집기를 클릭합니다.
- 평면을 90º 회전하려면 회전 옵션 중 하나를 클릭합니다.
- 평면을 기울이려면 변환에서 XYZ 회전 값 중 하나 이상을 변경합니다.
변형 조정자를 사용하여 평면 위치를 수정할 수도 있습니다. 조정자를 활성화하려면 모델 세트에서 절단면을 오른쪽 클릭한 후 을 클릭합니다.
.
- 절단면을 더 추가하려면 새 절단면을 클릭합니다.
- 두 번째 평면을 선택하고 동일한 컨트롤로 평면을 조정합니다.
- 절단면을 숨기려면 다음 중 하나를 수행합니다.
- 모델 세트에서 절단면을 오른쪽 클릭하고 절단면 숨기기를 클릭합니다.
- 절단면 파라미터에서 숨김을 클릭합니다.
- 모델 세트에서 절단면을 제거하려면 절단면을 오른쪽 클릭하고 삭제를 클릭합니다.
애니메이션 절단면도 작성할 수 있습니다.
절단면은 화면에 있는 모든 지오메트리에 영향을 미칩니다. 특정 파트, 그룹 또는 모델에만 적용할 수는 없습니다.
