투명 단면도 작성

단면도를 작성할 때 개별 바디 및 부품을 투명으로 설정할 수 있습니다.

투명으로 설정하면 모델의 내부를 들여다볼 수 있습니다. 투명 단면도는 PhotoView 360에서 사용할 수 있습니다.

투명 단면도를 만드는 방법:

  1. 드라이브 문자:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\gearbox\GEARBOX.sldasm을 엽니다.


  2. 단면도 (보기 도구 모음) 또는 보기 > 표시 > 단면도를 클릭합니다.
  3. PropertyManager에서 다음을 수행합니다.
    1. 단면 방법에서 영역을 선택합니다.
    2. 투명 단면 부품을 선택합니다.
  4. 플라이아웃 FeatureManager 디자인 트리에서 HOUSING-GEARS를 선택합니다.
  5. PropertyManager의 투명 단면 부품 아래에서:
    1. 선택 항목 포함을 선택하여 하우징을 투명하게 합니다.
    2. 투명도를 0.75로 설정합니다.
    3. 를 클릭합니다.

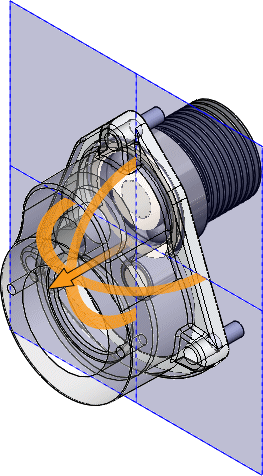

    단면도가 투명 하우징으로 표시됩니다.
