Karta listy materiałów - Obliczona LM

Należy użyć karty Lista materiałów, aby wyświetlać obliczone LM.

Aby wyświetlić obliczoną LM, należy:

Wybrać złożenie lub rysunek SOLIDWORKS. Na karcie Lista materiałów, dla LM wybrać LM z ikoną .

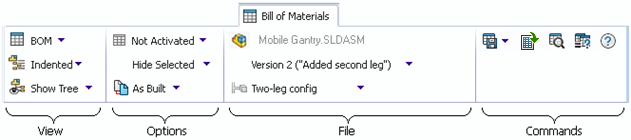

BOM_UI_Full

Widok

Menu wysuwane Lista materiałów (LM) Typy LM dostępne dla tego złożenia lub rysunku.
Menu wysuwane Widok LM Kontroluje sposób wyświetlania zawartości LM. Kliknąć strzałkę w dół, aby wybrać:

BOM_UI_Indented Wcięte (domyślnie) - Części i podzespoły są wcięte w stosunku do złożeń nadrzędnych w widoku hierarchicznym.

BOM_UI_Parts_Only Tylko części - Wyszczególniane są tylko części w widoku płaskim. Ilości dla części, do których odnosi się więcej niż jeden podzespół są kumulowane.

BOM_UI_Top_Level_Only Tylko najwyższy poziom - Wyświetlane są tylko elementy najwyższego poziomu na liście LM.

Menu wysuwane Widok drzewa Kontroluje, czy widok drzewa LM jest pokazany , czy ukryty BOM_UI_Hide_Tree.

Opcje

BOM_UI_Not_Activated_control Aktywacja Kontroluje, czy LM jest widoczna w widoku Lista materiałów.
BOM_UI_Show_selected_control Wybrany plik Pokazuje lub ukrywa wybrany plik najwyższego poziomu w liście plików LM.
Wersja odniesienia Wskazuje, czy wersje komponentów, które są wyświetlone, są wersjami podczas tworzenia złożenia, czy też są najnowszymi wersjami komponentów.

Plik

Plik źródłowy (Tylko do odczytu) Nazwa pliku złożenia lub rysunku.
Wersja pliku Pozwala wybrać wersję pliku źródłowego, dla której ma być wyświetlona LM.
Konfiguracja Pozwala wybrać konfigurację pliku źródłowego, dla której ma być wyświetlona LM.

Polecenia

Menu wysuwane Zapisz Należy wybrać Zapisz, aby zapisać LM lub Zapisz jako, aby zapisać nazwaną LM.

Aby uzyskać informacje na temat modyfikowania obliczonych LM, patrz: Obliczane LM.
BOM_UI_Open_as_CSV_file Otwórz jako plik CSV Otwiera LM w Excel jako plik rozdzielony przecinkami.
Wyszukiwanie Wyszukuje ciąg tekstowy w LM.
Porównaj Zmienia układ karty Lista Materiałów w celu umożliwiania wyboru drugiej LM w celu porównania.
Przełącz widok Dostępne, gdy folder zawiera aktywowane lub nazwane LM.

Pozwala przełączyć widok LM, w którym górna część prawego panelu zawiera LM nazwane i aktywowane w danym folderze.
Pomoc Umożliwia dostęp do pomocy kontekstowej.

Tabela LM

Administrator konfiguruje szablon LM, który określa kolumny wyświetlane w tabeli LM. Domyślne kolumny to:

Nazwa pliku Nazwa komponentu złożenia.
Konfiguracja Nazwa konfiguracji w złożeniu.
Numer części Numer części zdefiniowany w komponencie.
Ilość Ilość komponentów dla konfiguracji.
Stan Stan pliku komponentu w SOLIDWORKS PDM.
Opis Opis komponentu z pliku.
Poprawka Numer poprawki pliku komponentu w SOLIDWORKS PDM.

Menu podręczne

Klikamy prawym przyciskiem myszy w liście LM, aby wybrać plik i wyświetlić następujące polecenia:

Przejdź do nowego okna Otwiera nowe okno Eksploratora z plikiem wybranym przez użytkownika jako wybranym plikiem w górnym panelu nowego okna.
Przejdź do Przenosi aktywność w górnej części prawego panelu na zaznaczony plik. Jeśli wybrany plik jest rysunkiem lub złożeniem, wyświetli się LM pliku.
Zmień rozmiar podglądu miniatur Zmienia rozmiar podglądów miniatur na Mały, Średni lub Duży. Domyślnie wybrana jest opcja Średni.
Po wybraniu rozmiaru w jednej tabeli program SOLIDWORKS PDM ustawia ten sam rozmiar w powiązanych tabelach i na kartach. Podglądy miniatur dla plików innych niż pliki SOLIDWORKS mogą nie być wyraźne w przypadku wyboru rozmiaru Średni lub Duży.
