Ukryj spis treści

Importowanie danych z biblioteki - Informacje ogólne

Można importować dane do biblioteki komponentów CircuitWorks przy pierwszej instalacji CircuitWorks, bądź podczas odtwarzania instalacji w nowej lokalizacji. Importowanie danych pozwala uniknąć konieczności ponownego tworzenia istniejących części przez CircuitWorks.

Importowanie części z pliku

Można zaimportować plik tekstowy zawierający dane komponentu do biblioteki komponentów. Importowany plik wartości rozdzielanych przecinkami (CSV) lub innymi znakami jest tworzony podczas eksportowania przez użytkowników biblioteki komponentów.

Aby importować części z pliku, należy:

  1. W oknie dialogowym Biblioteka komponentów CircuitWorks kliknąć Narzędzia > Import danych > Z pliku tekstowego .
  2. W oknie dialogowym Wybierz plik do importu wybrać bazę typ pliku i plik, a następnie kliknąć Otwórz.
    • Wybrać typ pliku Plik tekstowy rozdzielany niestandardowo (*.txt), aby zaimportować plik tekstowy wykorzystujący ogranicznik określony w Opcje CircuitWorks - Biblioteka, domyślnie pionowy pasek (|).
    • Wybrać typ pliku Plik mapowania (*.xrf), aby zaimportować plik mapowania Desktop EDA SOLIDWORKS IDF Modeler.

Importowanie części z bazy danych

Można zaimportować wszystkie dane z istniejącej biblioteki komponentów do własnej biblioteki. Funkcji tej należy użyć, aby uaktualnić plik bazy danych Microsoft Access (*.mdb) komponentów biblioteki do formatu SQLite (*.db).

  • Brakujące pola z wcześniejszych wersji bazy danych są wyprowadzane z danych w importowanym pliku, aby utworzyć wszystkie wymagane pliki (patrz: Format pliku danych biblioteki komponentów).
  • Importowanie bazy danych nie powoduje fizycznego przeniesienia części na dysku. CircuitWorks dodaje tylko odniesienia do biblioteki.
  • Aby wymienić informacje biblioteki pomiędzy dwoma stanowiskami CircuitWorks, należy użyć funkcji eksportu i importu.

Aby zaimportować części z bazy danych, należy:

  1. W oknie dialogowym Biblioteka komponentów CircuitWorks kliknąć Narzędzia > Import danych > Z bazy danych .
  2. W oknie dialogowym Wybierz bazę danych do importu wybrać bazę danych, a następnie kliknąć Otwórz.

Format pliku danych biblioteki komponentów

Plik danych tworzony przez CircuitWorks podczas eksportowania biblioteki komponentów jest taki sam, jak plik wymagany podczas importowania pliku danych.

W każdym wierszu pliku danych występują poniższe pola, rozdzielone separatorem pliku:
  • Numer części komponentu
  • Nazwa części (z rozszerzeniem .sldprt lub .sldasm)
  • Ścieżka komponentu
  • Nazwa konfiguracji - pozostawić puste, aby użyć ostatnio zapisanej konfiguracji
  • Wysokość komponentu w metrach
  • Orientacja komponentu, 1 - 6:
    1. Wyrównany z płaszczyzną przednią XY - dodatnie Z
    2. Wyrównany z płaszczyzną górną XZ - dodatnie Z
    3. Wyrównany z płaszczyzną prawą ZY - dodatnie Z
    4. Wyrównany z płaszczyzną przednią XY - ujemne Z
    5. Wyrównany z płaszczyzną górną XZ - ujemne Z
    6. Wyrównany z płaszczyzną prawą ZY - ujemne Z
  • Wartość źródłowa desygnatora odniesienia - wykorzystywana jako przyrostek podczas generowania wartości desygnatora odniesienia podczas eksportu
  • Typ komponentu - "3" dla komponentów elektrycznych
  • system CAD - "0" dla SOLIDWORKS
  • Odsunięcie X komponentu (domyślnie 0)
  • Odsunięcie Y komponentu (domyślnie 0)
  • Obrót komponentu (domyślnie 0)
  • Odsunięcie Z komponentu (domyślnie 0)
Jeżeli jako separator dziesiętny używany jest przecinek (,), to jako separator pól należy wykorzystać pionową kreskę (|) lub znak tabulacji.

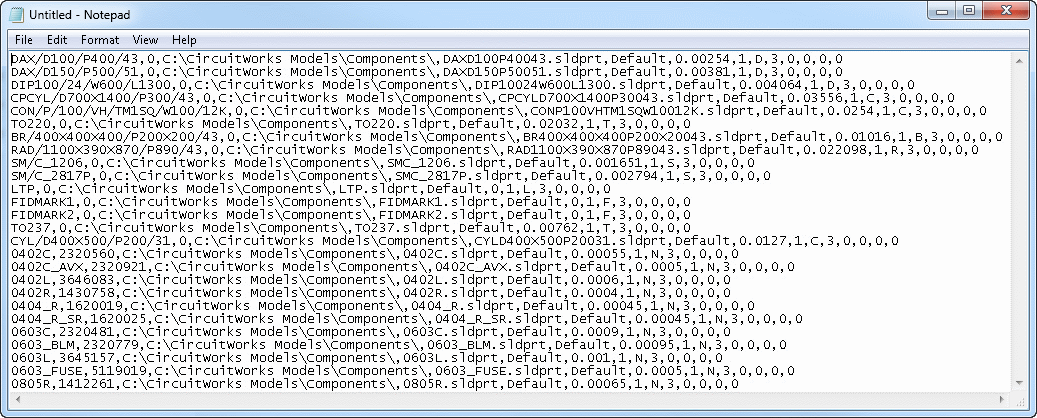

Przykładowy plik danych:
