Menedżer właściwości PropertyManager Tabela poprawek

Możemy określać właściwości dla tabel poprawek.

Aby otworzyć tego menedżera właściwości PropertyManager, należy:

Kliknąć Tabela poprawek (pasek narzędzi Tabela) lub Wstaw > Tabele > Tabela poprawek.

Szablon tabeli

Kliknąć Przeglądaj w poszukiwaniu szablonu , aby wybrać standardowy lub dostosowany szablon. Opcja ta jest dostępna tylko podczas wstawiania tabeli. Szablony tabeli poprawek dostarczone wraz z oprogramowaniem dodają kolumny do formatu domyślnego. Znajdują się one tutaj: katalog_instalacyjny \lang\polish. Standardowy szablon (standard revision block.sldrevtbt) tworzy kolumny STREFA, POPRAWKA, OPIS, DATA i ZATWIERDZONE.

Pozycja tabeli

Nieruchomy narożnik kontroluje kierunek, w którym tabela powiększa się przy dodawaniu nowych kolumn lub wierszy.

Ustawia Nieruchomy narożnik na:

Lewy górny Nowe kolumny są dodawane po prawej stronie a nowe wiersze są dodawane poniżej punktu zakotwiczenia.
Prawy górny Nowe kolumny są dodawane po lewej stronie a nowe wiersze są dodawane poniżej punktu zakotwiczenia.
Lewy dolny Nowe kolumny są dodawane po prawej stronie a nowe wiersze są dodawane powyżej punktu zakotwiczenia.
Prawy dolny Nowe kolumny są dodawane po lewej stronie a nowe wiersze są dodawane powyżej punktu zakotwiczenia.

Przyłącz do punktu zakotwiczenia

Przyłącza określony narożnik do kotwicy tabeli.

Opcja Nieruchomy narożnik nie jest dostępna przy pierwszym utworzeniu tabeli. Jeżeli tabela jest zakotwiczona przy utworzeniu, nieruchomy narożnik jest automatycznie wybrany w arkuszu rysunku w kwadrancie najbliższym do kotwicy tabeli.

Symbol poprawki

Kształty

Należy wybrać kształt granicy dla symboli poprawek.

Okrąg

Trójkąt

Kwadratowy

Sześciokąt
Opcje systemu Włącz symbol przy dodawaniu nowej poprawki Pozwala na kliknięcie w obszarze graficznym, aby umieścić symbole poprawek kiedy dodajemy poprawkę do tabeli. Po wyczyszczeniu tej opcji można wybrać Poprawki > Dodaj symbol, aby dodać symbol do istniejącej poprawki.

Opcje

Automatyczna aktualizacja komórek strefy Należy zaznaczyć to pole wyboru, aby automatycznie aktualizować komórki strefy w tabeli poprawek, gdy symbole poprawek są umieszczane lub przenoszone w rysunku.

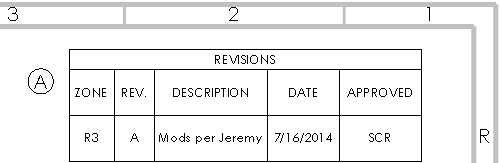

Symbol poprawki w strefie R1


Po zaznaczeniu opcji Automatyczna aktualizacja komórek strefy, podczas przenoszenia symboli poprawek aktualizowana jest strefa R3.

Obramowanie

  Użyj ustawień dokumentu Wykorzystuje opcje obramowania ustawione w menuWłaściwości dokumentu > Tabele > Wersja.
Granica pola Ustawia grubość linii dla zewnętrznej granicy tabeli.
Granica siatki Ustawia grubość linii dla wewnętrznych linii siatki w tabeli.

Warstwa

Należy wybrać typ warstwy z listy. Tabela przyjmuje kolor warstwy.
