Właściwości dokumentu - Notatki

Można określić ustawienia projektowania dla notatek na poziomie dokumentu. Dostępne dla wszystkich typów dokumentów.

Aby otworzyć tę stronę, należy:

W otwartym rysunku kliknąć Opcje (pasek narzędzi Standard), wybrać kartę Właściwości dokumentu, a następnie Adnotacje > Notatki.

Ogólny standard projektowania

Ogólny standard projektowania Dziedziczony z wybranych ustawień strony Standard projektowania.

Standard notatek

Standard notatek
Wybrać standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Styl linii wiodącej

Styl linii wiodącej Należy wybrać: styl.
Grubość linii wiodącej Należy wybrać: grubość lub wybrać Dostosowany rozmiar i wprowadzić grubość.

Tekst

Czcionka

Kliknąć, aby zmodyfikować czcionkę.
Wyrównanie tekstu Wybrać:
  • Środek
  • Lewa strona
  • Prawa strona

Kotwica linii wiodącej

Kotwica linii wiodącej Wybrać domyślną pozycję kotwicy:
  • Najbliższa
  • Lewa strona
  • Prawa strona

Wyświetlanie linii wiodących

Wyświetlanie linii wiodących Należy wybrać z:
  • Proste
  • Zagięte. Wstawia poziome zgięcie w linii wiodącej, która jest wyrównana z tekstem. Wybrać jedną z następujących możliwości:
    • Użyj długości linii wiodącej z dokumentu. Wyprowadza długość linii wiodącej z ustawień strony Adnotacje.
    • Długość linii wiodącej:. Pozwala na wprowadzenie długości niezagiętego fragmentu linii wiodącej.
  • Podkreślony
Przyciąganie wyrównania linii wiodącej (dostępne dla dokumentów w standardach DIN i JIS) Pozwala linii wiodącej w odnośniku na przyciąganie do jednej strony odnośnika.

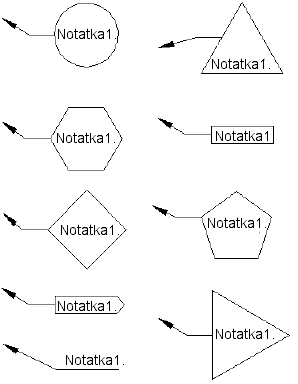

Obramowanie

Styl Wybrać Brak, aby wyświetlać tekst notatki bez granicy lub wybrać styl granicy.
Rozmiar Wybrać rozmiar z listy (określona liczba znaków), Ciasne wpasowanie (które automatycznie dostosowuje się do tekstu) lub Dostosowany rozmiar (gdzie można ustawić rozmiar odnośnika).
Wybranie opcji Ciasne wpasowanie pozwala dodać dopełnienie, aby określić odstęp pomiędzy obramowaniem a tekstem.
tight-fit.gif tight-fit-padded.gif
Ciasne wpasowanie Ciasne wpasowanie z dopełnianiem 0,25 cala

Formatowanie

Odstęp akapitów Ustawia odstępy pomiędzy sąsiednimi akapitami.

0,25 cala pomiędzy akapitami, gdy jest wybrany cały tekst

Nie pokazuj okresu z granicami Wygasza kropkę po numerze akapitu, kiedy notatka ma granicę.

Layer

Layer
Wybrać warstwę.
Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.
Aby zastosować te ustawienia warstwy, konieczne jest wybranie Według standardu jako Warstwa (pasek narzędzi Warstwa) w dokumencie widoku rysunku.
