Wizualizacja złożenia

Wizualizacja złożenia zawiera różne sposoby wyświetlania i sortowania komponentów złożenia na liście oraz w obszarze graficznym.

Można sortować listę według jednej właściwości na raz lub utworzyć bardziej złożone scenariusze sortowania zawierające kilka różnych właściwości. W narzędziu tym dostępne są takie podstawowe obliczone dane liczbowe, jak objętość, objętość i masa komponentu. Dodatkowo, można tworzyć dostosowane kryteria, które są zależne od kilku wartości liczbowych. Jeśli w plikach komponentów zdefiniowano takie nieobliczone właściwości, jak np. Sprzedawca lub Stan, to możliwy jest dostęp do tych właściwości w celu modyfikacji i sortowania. Dostępne są również właściwości pochodzące z aplikacji SOLIDWORKS Sustainability.

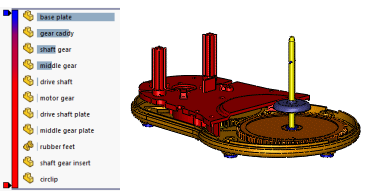

W obszarze graficznym, oprogramowanie przypisuje kolory do komponentów w oparciu o wartość właściwości, według której następuje sortowanie. Kolory te pomagają zwizualizować względne wartości danej właściwości dla każdego z komponentów.

Można edytować materiały komponentu i inne właściwości nienumeryczne, bezpośrednio z listy.

Te informacje listy można zapisać w odrębnym pliku, takim jak np. arkusz kalkulacyjny Microsoft Excel lub plik tekstowy.

Spis treści

  • Uaktywnianie wizualizacji złożenia

  • Modyfikowanie wyglądu listy

    Można zmieniać sposób, w jaki elementy pojawiają się na liście Wizualizacja złożenia.

  • Sortowanie listy

    Można sortować listę Wizualizacja złożenia według jednej właściwości na raz lub utworzyć bardziej złożone scenariusze sortowania zawierające kilka różnych właściwości.

  • Edytowanie wartości właściwości

    Można edytować wartości materiału komponentu i inne nie obliczane właściwości bezpośrednio z listy Wizualizacja złożenia.

  • Kolorowanie modelu

    W opcji Wizualizacja złożenia można zastosować kolory do modelu, pomagające wizualizować i porównywać wartości właściwości sortowania dla każdego komponentu.

  • Importowanie i eksportowanie ustawień wizualizacji

    Można importować i eksportować ustawienia Wizualizacji złożenia, umożliwiając w ten sposób przenoszenie konfiguracji z jednego złożenia do drugiego.

  • Karta Wizualizacja złożenia

    Z karty Wizualizacja złożenia można uporządkować komponenty w oparciu o wartości ich dostosowanych właściwości i aktywować widmo kolorów, aby aktywować wartości względne właściwości dla każdego komponentu.

  • Okno dialogowe Dostosowana kolumna

    Można sortować komponenty używając właściwości dostosowanych i specyficznych dla konfiguracji zdefiniowanych w plikach komponentu. Można utworzyć równania mające do czynienia z tymi właściwościami i użyć wyniki celem sortowania komponentów.
