Narzędzie Układ siatki służy do tworzenia układu siatki dla dużych konstrukcji. Układ siatki jest użyteczny podczas tworzenia konstrukcji spawanych. Układ siatki jest również pomocny podczas pracy z wieloma użytkownikami, którzy wykorzystują oni różne aplikacje innych producentów ponieważ mogą oni tworzyć siatki z tej samej linii bazowej.
Siatki mogą pomóc w określeniu lokalizacji kluczowych elementów w konstrukcjach. Aby użyć narzędzia Układ siatki, tworzymy szkic reprezentujący siatkę. Można następnie określić liczbę poziomów dla konstrukcji oraz odległość między poszczególnymi poziomami. Szkic jest replikowany dla każdego poziomu w konstrukcji. Do elementów siatki dołączone są odnośniki, co pomaga w orientowaniu. Szkic trójwymiarowy działa jako podpora pomiędzy każdym poziomem w konstrukcji.
|
| Szkic układu siatki |
|

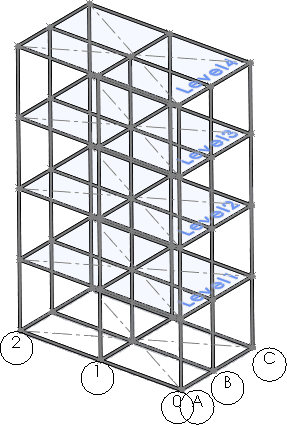

| Układ siatki z zastosowanymi konstrukcjami spawanymi |
