Element odniesienia dla wiązań kąta

Elementy odniesienia zapobiegają przed nieoczekiwanym odwróceniem wiązań kąta przy otwieraniu złożenia, przeciąganiu wymiaru wiązania kąta lub przełączaniu konfiguracji.

Elementy odniesienia

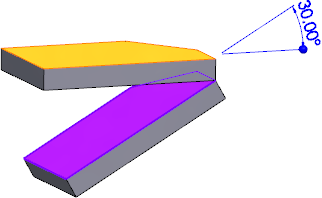

Element odniesienia definiuje oś obrotu dla wiązania kąta. Bez elementu odniesienia, wiązania kąta mają dwa możliwe rozwiązania, które mogą skutkować nieoczekiwanym odwróceniem lub niepożądanym zachowaniem wiązań.
Dodając element odniesienia, można sprawić, że wiązanie kąta będzie bardziej przewidywalne. Kąt pozostanie taki sam, jeżeli nie zostaną zmienione żadne inne wiązania.

Automatyczne wprowadzanie elementu odniesienia

Najlepszym sposobem na wybranie elementu odniesienia jest użycie opcji Automatycznie wprowadzaj element odniesienia. Oprogramowanie SOLIDWORKS automatycznie wyszukuje i wybiera element odniesienia, który zostanie powiązany prostopadle do obu elementów wiązania kąta.

Aby automatycznie wykrywać element odniesienia, należy:

  • W menedżerze właściwości PropertyManager, należy kliknąć przycisk Automatycznie wprowadzaj element odniesienia .

Jeżeli usuniemy lub zmienimy wiązania powiązane z elementem odniesienia, wiązanie kąta może nie działać poprawnie lub nieoczekiwanie się odwrócić.

Jeżeli element odniesienia przestał działać po zmodyfikowaniu innych wiązań, należy kliknąć prawym przyciskiem myszy wiązanie w drzewie operacji FeatureManager i kliknąć Edytuj operację . W menedżerze właściwości PropertyManager usunąć zaznaczenie opcji Element odniesienia i kliknąć przycisk Automatycznie wprowadzaj element odniesienia ponownie.

Jeżeli automatyczne wprowadzanie elementu odniesienia nie zadziała poprawnie

Jeżeli opcja Automatycznie wprowadzaj element odniesienia nie zadziała poprawnie, nie ma prawidłowego elementu odniesienia Aby utworzyć prawidłowy element odniesienia, można dodać więcej wiązań, aby zdefiniować wyrównanie pomiędzy dwoma komponentami wiązania kąta. Można powiązać komponenty przy użyciu wiązań wspólnych, koncentrycznych, równoległych lub wiązań odległości. Kiedy komponenty są całkowicie wyrównane, oprogramowanie może znaleźć prostopadły element odniesienia.

Selektor wymiaru

Podczas dodawania elementu odniesienia do wiązania kątowego można użyć selektora wymiaru, aby wybrać miejsce, w którym będzie umieszczony wymiar wiązania. Menedżer wiązań PropertyManager automatycznie aktualizuje wybory dla Odwróć wymiar i Wyrównanie wiązania na podstawie wcześniejszego wyboru.
