Przekroje poprzeczne

Aby utworzyć płaszczyzny przekroju poprzecznego, należy:
  • Użyć domyślnej płaszczyzny przekroju poprzecznego XY.
  • Wybrać płaszczyznę w okienku Przekrój.
  • Wybrać ścianę w obszarze graficznym, a następnie w okienku Przekrój kliknąć Płaszczyzna ściany .
  • Kliknąć dwukrotnie punkt na ścianie, aby utworzyć płaszczyznę przekroju poprzecznego równoległą do ściany.

Widoki przekroju ze strefami przecięcia zapisane w oprogramowaniu SOLIDWORKS można wyświetlać w aplikacji eDrawings. Kliknąć opcję Orientacja widoku (pasek narzędzi Wyświetlacz przezroczysty) i kliknąć widok przekroju.

Tworzenie przekrojów poprzecznych i manipulowanie nimi

Można przeciągnąć płaszczyznę, aby zmienić przekrój poprzeczny.

Aby utworzyć przekrój poprzeczny i manipulować nim, należy:

  1. Kliknąć Przekrój lub Narzędzia > Przekrój poprzeczny.
    Pojawi się płaszczyzna przekroju poprzecznego normalna do modelu.
  2. Przeciągnąć płaszczyznę poruszającą się wzdłuż osi normalnej do modelu.
  3. W okienku Przekrój wybrać spośród poniższych opcji.
    Opcja   Description
    Płaszczyzna XY CS_XY_Plane.gif
    Płaszczyzna YZ CS_YZ_Plane.gif
    Płaszczyzna XZ CS_XZ_Plane.gif
    Płaszczyzna ściany CS_Face_Plane.gif Aby utworzyć płaszczyznę równoległą do wybranej ściany, należy najpierw wybrać ścianę, a następnie wybrać tę opcję. Opcję tę można również uaktywnić, dwukrotnie klikając ścianę.
    Odwróć CS_Flip.gif Odwraca model względem obecnie wyświetlanej płaszczyzny, aby wyświetlić drugą stronę modelu.
    Widok normalny do płaszczyzny CS_View_Normal_to_Plane.gif Wyświetla model normalnie do płaszczyzny.
    Ukryj płaszczyznę Pokazuje lub ukrywa płaszczyznę przekroju poprzecznego.
    Pokaż zamknięty koniec CS_Show_Cap.gif Wyświetla krawędzie jako zamknięte ściany.

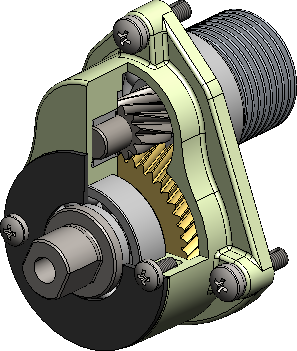

    Przekrój poprzeczny z zamkniętym końcem
    Przekrój poprzeczny bez zamkniętego końca
  4. Aby zwolnić narzędzie Przekrój , należy kliknąć je ponownie.
