Menedżer właściwości PropertyManager Ustawienia wypełniania

W oknie Ustawienia wypełniania są określane parametry procesu formowania wtryskowego, takie jak Czas wypełniania, Temperatura topnienia, Temperatura formy i Limit ciśnienia wtrysku.

Aby otworzyć menedżera właściwości PropertyManager Ustawienia wypełniania:

  • W menedżerze PlasticsManager rozwinąć węzeł Parametry procesu i kliknąć Ustawienia wypełniania.

Parametry procesu

Czas wypełniania Czas potrzebny, aby roztopione tworzywo sztuczne całkowicie wypełniło gniazdo.

Program automatycznie oblicza parametr Czas wypełniania w oparciu o geometrię części i właściwości materiału.

Wybrać opcję Automatyczne , aby włączyć edytowanie parametru Czas wypełniania.

W przypadku kontrolowania procesu wypełniania za pomocą opcji w sekcji Zaawansowane poniżej parametr Czas wypełniania zostanie automatycznie przeliczony.

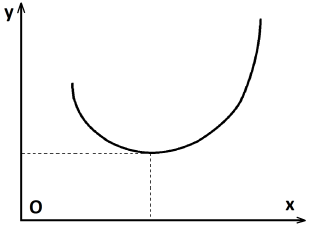

Schemat przedstawia zmienność ciśnienia wtrysku (oś y) względem czasu wypełniania (oś x). Kształt U wykresu wskazuje, że optymalny czas wypełniania znajduje się u dołu krzywej. W przypadku krótkich lub bardzo długich czasów wypełniania są wymagane wyższe wartości ciśnienia wtrysku.

Temperatura topnienia Temperatura polimeru w miejscu (lub miejscach) wtrysku.

Wartość domyślna parametru Temperatura topnienia jest pobierana z bazy danych materiałów (patrz karta Parametry materiału polimerowego w arkuszu danych wybranego materiału).

Wybrać opcję Automatycznie , aby włączyć edytowanie parametru Temperatura topnienia.

Temperatura formy Temperatura, do której jest rozgrzewana forma.

Wartość domyślna parametru Temperatura formy jest pobierana z bazy danych materiałów.

Wybrać opcję Automatycznie , aby włączyć edytowanie parametru Temperatura formy.

Maksymalna wartość parametru Temperatura formy wynosi 80°C.

Jeżeli temperatura formy nie jest stała, ale zmienna w czasie, wybrać opcję Profil temperatury formy i wprowadzić dane temperatury formy.
Limit ciśnienia wtrysku Maksymalna dopuszczalna wartość ciśnienia w miejscu (lub miejscach) wtrysku polimeru.

Jeśli ciśnienie osiągnie wartość Limitu ciśnienia wtrysku, współczynnik wypełniania w układzie dolotowym zostanie automatycznie zredukowana do tego progu, a wartość Czasu wypełniania będzie większa od wartości żądanej.

Można dostosować domyślną wartość Limitu ciśnienia wtrysku zgodnie z parametrami urządzenia.

Zaawansowane

  Punkt przełączania wypełniania/dopakowania w wypełnionej objętości Kontroluje zmiany procesu z FLOW na PACK.

W fazie FLOW polimer jest wtłaczany do gniazda z danym współczynnikiem wypełniania, niezależnie od ciśnienia. Aby uniknąć szybkiego wzrostu ciśnienia, mogącego doprowadzić do uszkodzenia urządzenia, użytkownicy często zmieniają tryb z FLOW na PACK tuż przed zapełnieniem gniazda, na przykład przy 95% objętości gniazda.

  Szybkość płynięcia przy wielu punktach wtrysku / sterowanie ślimakiem Funkcja dostępna tylko dla siatki skorupy i wielu miejsc wtrysku.

Ekwiwalentne

Ustawia równe współczynniki wypełniania w każdym miejscu wtrysku, co potencjalnie może wywoływać różne ciśnienia.

Automatyczne

Równoważy przepływ między miejscami wtrysku, aby uzyskać równe ciśnienia. Symuluje to układ kanałów wlewowych.

  Kierunek grawitacji: (Globalny) Definiuje kierunek grawitacji.

Na przykład jeżeli model jest we wtryskarce zorientowany w taki sposób, że dodatnia oś Y wskazuje górę, dla kierunku grawitacji należy wybrać ujemną oś Y.

Ustawienia profilu szybkości płynięcia Steruje natężeniem przepływu podczas wypełniania gniazda poprzez zdefiniowanie parametru Profil szybkości płynięcia w oparciu o objętość lub sterowanie czasowe.
  Kontrola objętości (kontrola bezwzględna)/W oparciu o maks. prędkość wypełniania maszyny Można kontrolować odchyłki parametrów Szybkość płynięcia i Prędkość ślimaka w kategoriach procentowego wypełnienia objętości gniazda lub położenia ślimaka. Domyślnie można ustawić pięć par danych. Liczbę par danych można zwiększyć w polu Liczba przekrojów.

Współczynnik wypełniania (cm3/s) lub (cale3/s)

Określa objętościowy współczynnik wypełniania.

Współczynnik wypełniania (%)

Określa współczynnik wypełniania jako procent parametru Referencyjna szybkość płynięcia. Na przykład jeżeli parametr Referencyjna szybkość płynięcia (cm3/s) ma wartość 350, a natężenie przepływu jest ustawione na 80%, rzeczywiste natężenie przepływu wynosi 280 cm3/s.

Prędkość ślimaka

Używane w połączeniu z parametrem Średnica ślimaka do obliczania współczynnika wypełniania (współczynnik wypełniania = prędkość ślimaka * obszar przekroju ślimaka).

Położenie ślimaka

Używane wraz z parametrem Początkowe położenie ślimaka do zdefiniowania objętości materiału dostarczanego do gniazda.

Objętość (%)

Procent wypełnienia objętości gniazda. Należy wprowadzić wartość 100% w ostatniej pozycji w tabeli.

  Kontrola czasu (kontrola względna)/W oparciu o czas wypełniania Określa profil względnego współczynnika wypełniania w stosunku do czasu wypełniania lub procentu całkowitego czasu wypełniania.

Czas wypełniania (s)

Wyświetla czas wypełniania ustawiony w menedżerze właściwości PropertyManager Ustawienia wypełniania. Dane profilu czas wypełniania można wprowadzić w wartościach bezwzględnych (Czas s) lub względnych (% czasu).

Współczynnik wypełniania (%)

Wartości Współczynnika wypełniania (%) wprowadzone w tabeli są interpretowane względem siebie. Na przykład jeśli dwa punkty danych są definiowane z wartościami Szybkości płynięcia 10% i 30%, współczynnik wypełniania dla drugiego punktu danych jest trzy razy większy niż pierwsza wartość współczynnika wypełniania. Rzeczywiste objętościowe współczynniki wypełniania dla każdego punktu danych są obliczane przez program zgodnie z ustawionym profilem wypełniania względnego i czasem wypełniania gniazda.

Baza danych maszyn Wybrać wtryskarkę z bazy danych. Ten wybór ma wpływ na wartości domyślne parametrów Limit ciśnienia wtrysku i Średnica otworu ślimaka.
  Obliczenie dwójłomności lepkosprężystej Aktywuje funkcję obliczania dwójłomności. Aby używać tej funkcji, należy wybrać polimer zawierający definicje parametrów materiału lepkoelastycznego.

Ustawienia solvera

Opcje Zapewnia dostęp do zaawansowanych ustawień solvera. Doświadczenie pokazuje, że wartości domyślne zapewniają najlepsze wyniki w szerokim zakresie przypadków. Modyfikowanie tych wartości nie jest zazwyczaj wymagane.

Obliczanie orientacji włókien

Aby poprawić wytrzymałość i zachowanie wyrobów plastikowych, w wielu tworzywach sztucznych stosuje się włókna. Zawartość procentowa włókien w każdym materiale jest podana w bazie danych materiałów polimerowych. Dane materiałów, takie jak współczynniki lepkości, odzwierciedlają właściwości określonej kombinacji % włókna i polimeru.

Podczas wypełniania gniazda włókna ustawiają się wzdłuż kierunków przepływu. Powoduje to zmiany w mikrostrukturze, które wpływają na właściwości mechaniczne i końcowe wymiary produktu.

Wybrać opcję Obliczanie orientacji włókien, aby obliczać orientację włókien podczas symulacji.

% udział włókien w masie lub objętości Określa zawartość procentową włókien w materiale na podstawie masy lub objętości.

Na przykład: dla 1 kg materiału z 200 g włókien należy wprowadzić 20 (%) w polu Ciężar, a dla 1000 cm3 materiału z 100 cm3 włókien należy wprowadzić 10 (%) w polu Objętość.

Wtrysk dwukomponentowy

W symulacji wtrysku dwukomponentowego dwa polimery (lub polimer i gaz) są wtryskiwane sekwencyjnie do gniazda. Zazwyczaj pierwszy materiał staje się warstwą wierzchnią, a drugi rdzeniem. Wtryskiwanie dwukomponentowe jest również używane do formowania wtryskowego wspomaganego gazem, gdzie gaz jest wybierany dla drugiego materiału i część staje się pusta.

W oknie dialogowym materiał wybrać opcję Ustaw wtrysk dwukomponentowy > 2-gi i wybrać drugi materiał z bazy danych tworzyw sztucznych.

Temperatura topnienia 2-giego materiału

Wartość domyślna jest pobierana z bazy danych materiałów (patrz karta Parametry materiału polimerowego w arkuszu danych wybranego materiału).

Analiza odpowietrzania

W symulacji standardowej obecność powietrza w gnieździe jest ignorowana. Analiza odpowietrzania pozwala uwzględnić wpływ powietrza oraz ciśnienie, jakie może ono wywierać na przód strefy topienia.

W przypadku wykonywania analizy odpowietrzania konieczne jest zdefiniowanie umiejscowienia otworów wentylacyjnych w gnieździe (patrz Warunek brzegowy > Odpowietrznik). Analiza odpowietrzania identyfikuje i śledzi pęcherzyki, które mogą się formować i łączyć w gnieździe z dala od odpowietrzników, i oblicza powstające w nich ciśnienie.

Początkowe ciśnienie powietrza w gnieździe (MPa) Początkowe ciśnienie powietrza, gdy gniazdo jest puste, wynosi domyślnie 101 325 Pa lub 0,1 MPa.
Początkowa temperatura powietrza w gnieździe () Początkowa temperatura powietrza w gnieździe jest domyślnie równa temperaturze pokojowej.

Profil temperatury formy

Jeżeli temperatura formy nie jest stała, lecz zmienna w czasie, wybrać profil w ustawieniu Profil temperatury formy.

Wprowadzić zmienność temperatury formy jako czas bezwzględny lub jako procentową wartość całkowitego czasu przetwarzania. Całkowity czas obejmuje czynności wypełniania, dopakowania i chłodzenia.

Aby uzyskać bardziej szczegółową analizę temperatury formy, można przeprowadzić symulację COOL, w której zostanie obliczone przekazywanie ciepła między gniazdem, formą a kanałami chłodzącymi. Wyniki będą temperaturami, które różnią się pod względem miejsca i czasu. Wyniki symulacji COOL zastępują wszelkie wartości wprowadzone w ustawieniach Temperatura formy i Profil temperatury formy.

Edytuj/pokaż profil Wybrać tę opcję, aby ustawić profil temperatury formy podczas procesu wtrysku. Wprowadzić wartości temperatury formy w odniesieniu do czasu (w sekundach lub jako wartości procentowe całkowitego czasu przetwarzania).
