Используйте вкладку Спецификация для просмотра спецификации сборки или чертежа SOLIDWORKS.
Чтобы отобразить спецификацию SOLIDWORKS:

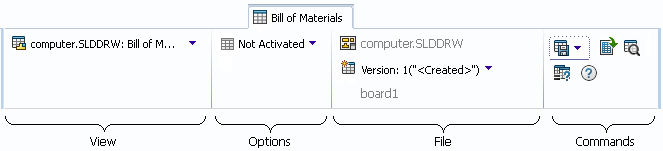

Выберите сборку или чертеж SOLIDWORKS, который содержит спецификацию. На вкладке Спецификация для Спецификация выберите спецификацию со значком
.
Вид
|
Всплывающая панель Спецификация |
Типы спецификаций, доступные для данной сборки или чертежа. |
Параметры
|
Активизация
|
Управляет отображением спецификации в виде Спецификация. |
Файл
| Исходный файл |
(Только для чтения) Имя файла сборки или чертежа. |
|
Версия файла
|
Позволяет выбрать версию исходного файла, для которого необходимо отобразить спецификацию. |
|
Конфигурация
|
(Только для чтения) Конфигурация для спецификации. |
Команды
|
Всплывающая панель Сохранить |
Выберите Сохранить, чтобы сохранить спецификации SOLIDWORKS, или Сохранить как, чтобы сохранить спецификации в именованной спецификации. |
|
Открыть как файл CSV
|
Открывает спецификацию в программе Excel в виде файла с разделением запятыми. |
|
Поиск
|
Проводит поиск текстовой строки в спецификации. |
|
Сравнить спецификацию
|
Изменяет компоновку вкладки "Спецификация", позволяя выбрать вторую спецификацию для сравнения. |
|
Справка
|
Доступ к контекстно-зависимой справке. |
Свойства таблицы спецификаций
В спецификациях SOLIDWORKS предусмотрены столбцы и форматирование спецификации в сборке или на чертеже SOLIDWORKS.
Контекстное меню
Щелкните правой кнопкой мыши в списке спецификаций, чтобы выбрать и отобразить следующие команды:
|
Перейти в новое окно
|
Открывает новое окно Проводника с файлом, который задается в качестве выбранного файла на верхней панели нового окна. |
|
Перейти к
|
Передает управление в верхний раздел правой панели для выбранного файла. Если выбранный файл является чертежом или сборкой, отображается спецификация файла. |
|
Изменить размер предварительного просмотра уменьшенной копии
|
Изменяет размер предварительного просмотра уменьшенной копии Малый, Средний или Большой. По умолчанию выбран Средний. При выборе размера в одной таблице SOLIDWORKS PDM устанавливает одинаковый размер в применимых таблицах и на вкладках. Предварительный просмотр уменьшенной копии для файлов, созданных не в SOLIDWORKS, при выборе варианта Средний или Большой может быть нечетким.
|
