Список сил балки

Отображается список сил или напряжений на балке в табличном формате. Силы и напряжения отображены в локальных направлениях балки (ориентация) для каждой балки.

Чтобы открыть данный PropertyManager, выполните исследование Simulation с балками. Нажмите правой кнопкой мыши папку Результаты ST_folder_results.gif и выберите Список сил балки.

Список

  Силы Отобразятся значения осевой, поперечной сил и момента (в направлениях 1 и 2), и вращающий момент (момент вокруг осевого направления).
  Напряжения Отображение значений осевых, изгибающих, сдвига (вокруг направления балки 1 и 2), кручения и значений осевых и сгибающих напряжений верхней границы.
Для стержней доступны только осевые усилия и напряжения.
units.png Единицы измерения Отображает силы в единицах измерения Н, фунтах или кгс. Отображает напряжения в единицах измерения Н/м^2, ф/кв.дюйм или кгс/см^2.

Диапазон балок

Введите значение в поле Начало и Конец , чтобы просматривать результаты для подмножества балок в модели. Номера соответствуют списку в папке Балки дерева исследований Simulation.

  Силы Отобразятся значения осевой, поперечной сил и момента (в направлениях 1 и 2), и вращающий момент (момент вокруг осевого направления).
  Напряжения Отображение значений осевых, изгибающих, сдвига (вокруг направления балки 1 и 2), кручения и значений осевых и сгибающих напряжений верхней границы.
Для стержней доступны только осевые усилия и напряжения.
units.png Единицы измерения Отображает силы в единицах измерения Н, фунтах или кгс. Отображает напряжения в единицах измерения Н/м^2, ф/кв.дюйм или кгс/см^2.

Диалоговые окна "Список сил" и "Список напряжений"

  Отобразить только экстремальные значения Отображает список только экстремальных значений по длине тела балки.
  Отобразить только конечные точки балки Отображает список результатов только на конечных точках каждого тела балки.
units.png Единицы измерения Отображает силы в единицах измерения Н, фунтах или кгс. Отображает напряжения в единицах измерения Н/м^2, ф/кв.дюйм или кгс/см^2.
  Имя балки Отображает имя балки, соответствующее телу балки, указанному в папке Балки дерева исследования Simulation.
  Элемент Отображается номер элемент.
  Конец Отобразятся два конечных узла каждого элемента.
  Сохранить Сохраняет таблицу в файле Excel (*.csv) или обычном текстовом файле (*.txt).
Кроме того, можно скопировать часть таблицы в Microsoft Excel или текстовый редактор. Выберите диапазон ячеек, щелкните правой кнопкой мыши и выберите Копировать.
  • При выборе строки в диалоговом окне Список сил или Список напряжений соответствующий элемент высвечивается в графической области и в дереве исследования Simulation. Нажмите клавишу Shift, чтобы выбрать несколько последовательных рядов. Нажмите клавишу Ctrl, чтобы выбрать несколько непоследовательных рядов.
  • Чтобы отсортировать данные по столбцу в диалоговом окне Список сил или Список напряжений, нажмите на стрелку в верхней части столбца.

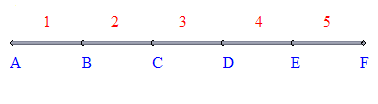

На рисунке внизу показана балка, разделенная на 5 балочных элементов.
Балочный элемент Конец 1 Конец 2
1 A B
2 B С
3 С D
4 D E
5 E Е
