Следующие элементы необходимы при использовании компонента в качестве Крюка, Опоры или Зажима в программе SOLIDWORKS Маршрут.
В именах маршрутных эскизов и размеров учитывается состояние регистра.

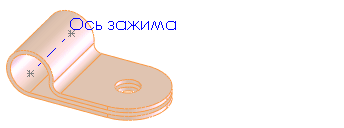

Ось хомута
Ось под названием Ось зажима для выравнивания по ребру или оси в сборке. Ось зажима проходит между двумя точками маршрута, которые определяют точки входа/выхода.
Пример:

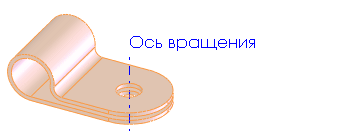

Ось вращения
Ось с именем Ось вращения для обеспечения вращения зажима в желаемой ориентации.
Пример:
Также, если вы хотите, чтобы крюк, опора или зажим меняли свой размер при изменении диаметра маршрута, необходимо:
Эскиз с фильтром
- Эскиз с именем Эскиз с фильтром
- Три концентрические окружности с размерами:
-
NominalDiameter (номинальный размер зажима)
-
InnerDiameter (Внутренний диаметр) (диаметр наименьшего пучка, способного поместиться в зажиме)
-
OuterDiameter (Внешний диаметр) (диаметр наибольшего пучка, способного поместиться в зажиме)
Пример:
Конфигурации наложения
Вставьте таблицу параметров для создания нескольких конфигураций, включающих:
-
Размеры FilterSketch (Эскиз с фильтром). Значение внутреннего диаметра InnerDiameter одного размера должно быть меньше, чем значение наружного диаметра OuterDiameter нижеследующего размера, чтобы набор конфигураций охватывал весь диапазон размеров, от наибольших до наименьших, без интервалов.
- Другие размеры, которые зависят от размера зажима.
Пример:
