Можно изменить точку присоединения по умолчанию размера линий удлинения, наклонить линии удлинения, поменять направление выноски и перетащить линии удлинения между центром, минимум и максимумом точек присоединения дуг и окружностей.
Можно указать в области Размер PropertyManager (Менеджер свойств), что разрыв выносных линий происходит, когда они пересекают другие выносные линии, и указать в области , что разрыв линий возникает только около стрелок размеров.

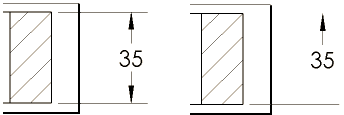

Размерные и выносные линии можно скрывать и снова отображать. Нажмите правой кнопкой мыши на размерную или выносную линию и выберите Скрыть размерную линию или Скрыть выносную линию. Чтобы отобразить скрытые линии, нажмите правой кнопкой мыши на размер или видимую линию и выберите Отобразить линии размера или Отобразить выносные линии.
Можно настроить отдельные выносные линии на отображение в виде осевых линий. Это позволит вам определить, когда выносная линия выходит из отверстия Чтобы настроить отображение выносной линии в виде осевой линий, щелкните ее правой кнопкой мыши и выберите Установить выносную линию в качестве осевой линии.
