Навигационные цепочки выбора представляют собой вид текущего выбора на основе контекста. Они показывают связанные элементы на разной высоте иерархического дерева, от выбранного объекта через верхний уровень сборки или детали.
Навигационные цепочки позволяют выбрать определенный объект в графической области и уточнить этот выбор на основе контекстного представления этого объекта. Например, в сборке, при выборе грани, вы можете увидеть все сопряжения компонента, к которому относится эта грань. До появления SOLIDWORKS 2016 для просмотра сопряжений требовалось щелкнуть по компоненту правой кнопкой мыши либо найти компонент в дереве конструирования FeatureManager и открыть папку сопряжений.
Навигационные цепочки обеспечивают доступ ко всей иерархической цепочке объектов для элемента, выбранного через документ верхнего уровня. Кроме того, навигационные цепочки позволяют перейти к общим выбранным объектам, которые являются смежными с объектами в навигационной цепочке, такими как связанный эскиз функции или сопряжения компонента.
Навигационные цепочки полезны для сопряжений сборки, так как они отображают следующее:
|
|

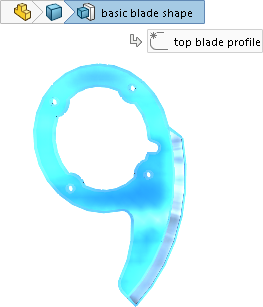

| Навигационные цепочки в детали |

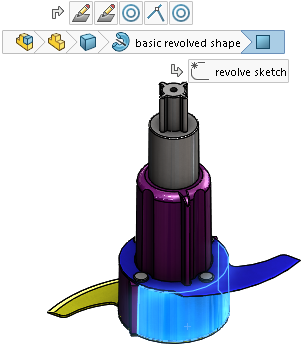

Навигационные цепочки в сборке |
Эти возможности позволяют скрыть дерево конструирования FeatureManager, но при этом сделать выбор, для которого, как правило, используют дерево конструирования FeatureManager.
Навигационные цепочки поддерживаются для деталей и сборок. Навигационные цепочки включены по умолчанию, они отображаются в верхнем левом углу графической области при выборе:
- объект в графической области;
- узел в дереве конструирования FeatureManager.
Навигационные цепочки не отображаются в случае, если открыто окно PropertyManager, выбрано примечание или размер в графической области или несколько объектов.
Навигационные цепочки обеспечивают такой же доступ к инструментам, которые можно получить через дерево конструирования FeatureManager.
Навигационные цепочки имеют более качественную обратную связь. Если навести курсор на элементы, цепочки отображают информацию только для сопряжений, которые применимы к выбранным граням, кромкам, вершинам, элементам или телам.
Навигационные цепочки полезны для сопряжений сборки, так как они отображают следующее:
- Какие сопряжения можно применить к выбранным деталям или узлам сборки.
- Любые ошибки или сбои сопряжений.
Навигационные цепочки также отображают состояние погашения элементов.
|
Чтобы удалить навигационные цепочки:
|
Щелкните по открытой части графической области или нажмите Esc.
|
|
Для выключения навигационных цепочек:
|
Выберите и снимите флажок Показать навигационные цепочки на выбранном объекте.
|
|
Для отображения панели, содержащей инструменты, которые относятся к выбору:
|
Выберите элемент на навигационных цепочках.
|
|
Для отображения контекстной панели инструментов и контекстного меню:
|

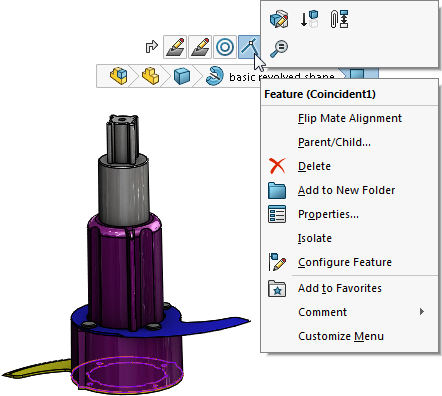

Щелкните правой кнопкой мыши на элементе.
|
|
Для отображения контекстной панели инструментов и контекстного меню для сопряжения компонента в сборке:
|
Щелкните правой кнопкой мыши на навигационной цепочке сопряжения.
Доступ к деталям сопряжений позволяет облегчить перепроверку и понимание сопряжений, относящихся к специальным элементам проектирования. При выборе сопряжения его имя появится в виде подсказки, и сопряжение будет выделено в графической области.
Эта функция предоставляет ту же информацию, которая доступна при нажатии правой кнопкой мыши на компонент в дереве конструирования FeatureManager и последующем нажатии на кнопку Просмотреть сопряжения, которая открывает окно Просмотреть сопряжения.
|
|
Чтобы увидеть подсказку и выделить соответствующий элемент в графической области:
|
Наведите курсор на навигационную цепочку.
|
При нажатии на навигационную цепочку отображаются только сопряжения, которые связаны с объектом.
Кроме того, навигационные цепочки обеспечивают удобный доступ к справочной плоскости детали, которые позволяют сделать следующее:
- управление видимостью справочной плоскости;
- Предварительный выбор справочных плоскостей для использования в качестве плоскостей эскиза, в элементах или при создании сопряжения сборки.
Перемещение навигационных цепочек выбора к месту указателя
Для перемещения навигационных цепочек выбора к месту указателя нажмите D.
При редактировании эскиза или работе в PropertyManager после изменения значения нажмите в графической области, затем нажмите клавишу D, чтобы переместить настройки угла подтверждения к указателю.
D назначена в качестве горячей клавиши для перемещения кнопок угла подтверждения или навигационных цепочек выбора к месту указателя, если только вы не назначили D для другой функции SOLIDWORKS.
Чтобы назначить другую клавишу для перемещения настроек:
- Выберите .
- В диалоговом окне Настройка на вкладке Клавиатура в поле Поиск введите Переместить навигационные цепочки выбора, угол подтверждения.
- В столбце Ярлык(и) для инструмента введите неиспользуемую клавишу или их комбинацию.
- Нажмите кнопку ОК.
