Вычерчивание текста

Чтобы создать эскиз текста на детали:

  1. Нажмите на грань детали.
  2. Выберите Текст Tool_Text_Sketch.gif (панель инструментов "Эскиз") или выберите Инструменты > Объекты эскиза > Текст.

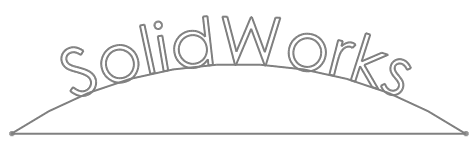

    Чтобы создать профиль для размещения текста, нарисуйте окружность или непрерывный профиль из линий, дуг или сплайнов на эскизе, закройте эскиз, затем откройте другой эскиз для текста.
  3. В графической области выберите кромку, кривую, эскиз или сегмент эскиза.
    Выбранный элемент появится в разделе Кривые .
  4. В окне PropertyManager в разделе Текст введите текст для отображения.
    При вводе текста он отображается в графической области.
  5. При необходимости задайте свойства в окне Текст эскиза PropertyManager.
  6. Нажмите PM_OK.gif.
  7. Не закрывая эскиз, текст можно вытянуть или вырезать.
