Создание видов модели с разрывом

Виды модели с разрывом можно создавать в деталях или сборках.

Далее описывается порядок создания видов модели с разрывом.

  1. Выполните одно из действий ниже.
    • Нажмите Вставка > Вид модели с разрывом.
    • Нажмите Вид модели с разрывом (панель инструментов SOLIDWORKS MBD).
    • В диспетчере конфигураций щелкните правой кнопкой мыши конфигурацию и выберите Новый вид модели с разрывом .
    В графической области появятся две плоскости, разбивающие модель. Регуляторы на плоскостях позволяют менять размер области, вырезаемой из модели.
  2. В разделе Выравнивание диспетчера свойств выполните следующие действия:
    1. Выберите плоскость и угол вращения для разрыва.
      Также можно выбрать плоскость, плоскую грань, цилиндрическую грань, линейную кромку или ось, чтобы определить ориентацию плоскости. Если выбрана цилиндрическая грань, линейная кромка или ось, то по умолчанию плоскость для разрыва перпендикулярна цилиндрической грани, линейной кромке или оси.
      Чтобы просмотреть результат выбора, нажмите Предварительный просмотр.
    2. Дополнительно можно указать Угол X или Угол Y , чтобы повернуть плоскости разрыва.
  3. В графической области с помощью регуляторов переместите красную и зеленую плоскости, чтобы выбрать количество материала, удаляемого разрывом.
    В PropertyManager также можно указать Размер разрыва .
  4. В PropertyManager в разделе Этапы разрыва модели нажмите Применить, чтобы создать первый этап разрыва.
    Разрыв отобразится там, где были помещены линии разрыва.
    После создания этапа разрыва его можно изменить, нажав на него.
  5. Чтобы добавить второй этап разрыва, в разделе Этапы разрыва модели нажмите Добавить этап.
  6. Повторите шаги 2 – 4, чтобы указать сведения о втором этапе разрыва.
  7. Ниже описывается порядок задания стиля шаблона разрыва в PropertyManager.
    1. Нажмите вкладку Стили.
    2. На вкладке Стиль выберите стиль, например, Разрыв зигзагом .
    3. В случае выбора любого стиля кроме разрыва по прямой для параметра Метод выберите один из следующих вариантов:
      Непрерывный разрыв Разрыв по шаблону распространяется на всю модель.
      Индивидуальный разрыв Разрыв по шаблону распространяется на каждое тело.

      Для разрывов по прямой в качестве метода всегда используется непрерывный разрыв.

    4. Дополнительно в разделе Свойства можно изменить размер зазора между линиями разрыва.
    5. Если выбран любой стиль кроме разрыва по прямой, можно изменить Интенсивность и Угол вращения шаблона вырезки.
    Настройки, выбранные на вкладке Стиль, применяются ко всем этапам разрыва.
  8. Нажмите .
    Если отображаются размеры, они не изменяются после применения разрыва.

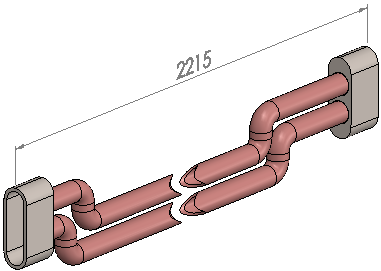

    Новая производная конфигурация Вид модели с разрывом с нужным числом созданных этапов разрыва добавляется в диспетчер конфигураций.
