Предотвращение повторной нумерации путем блокировки позиций

Функция Предотвращение автоматического изменения нумерации позволяет добавлять или удалять позиции, при этом порядок и нумерация остальных позиций остаются без изменений.

При удалении или добавлении характеристик с последующим обновлением проекта SOLIDWORKS Inspection программное обеспечение по умолчанию изменяет нумерацию позиций в документе. Если указана сортировка по часовой стрелке или против часовой стрелки, то при изменении нумерации позиций данный порядок сохраняется.

Например, при удалении характеристики, представленной позицией 3, следующая позиция перенумеровывается в позицию 3. В зависимости от версии отчета о проверке элементы для измерения различаются. Это может привести к путанице и дорогостоящим ошибкам.

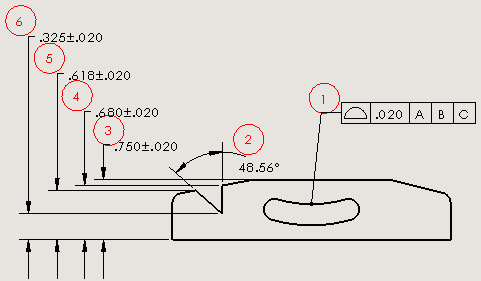

Исходная нумерация позиций

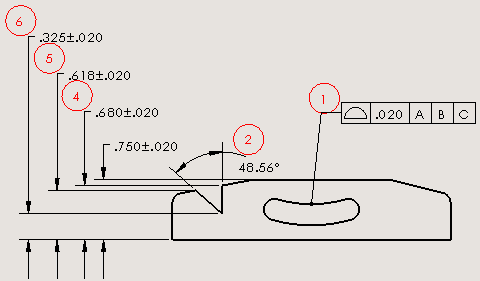

Позиции перенумерованы после удаления характеристики 3

Это поведение можно откорректировать с помощью функции Предотвращение автоматического изменения нумерации. Использование данной функции:

  • При удалении позиции ее номер удаляется из последовательности, не изменяя другие номера позиций.
  • При добавлении новых характеристик они добавляются в конец последовательности номеров позиций.

Чтобы предотвратить повторную нумерацию позиций:

  1. Выберите Новый проект контроля (SOLIDWORKS Inspection CommandManager).
  2. Выберите шаблон проекта.
  3. На странице Общие настройки в разделе Информация о характеристиках выберите Предотвращение автоматического изменения нумерации и нажмите .
  4. Чтобы удалить позицию, выполните одно из указанных ниже действий.
    • Выберите позицию в разделе Дерево характеристик. В окне Свойства снимите флажок Выбранные

      Характеристика больше не будет выбрана для проверки; однако номер позиции останется связанным с этой характеристикой.

      Этот метод позволяет восстановить позицию. Для этого необходимо повторно установить соответствующий флажок.
    • В графической области удалите характеристики, связанные с позицией, затем нажмите кнопку Обновить проект контроля .

    Программное обеспечение удалит номер позиции из последовательности, сохранив исходную нумерацию оставшихся позиций.

    Исходная нумерация позиций сохранена
