Можно создать эскиз гладкого сплайна в виде кривой моста между двумя существующими объектами.
Выполните следующие операции, чтобы создать эскиз гладкого сплайна.
- Откройте новый эскиз. Используйте инструмент Центр дуги
, чтобы создать эскиз двух объектов дуги.
- Выберите Гладкий сплайн
(панель инструментов "Эскиз") или .
- В графической области выберите первую конечную точку дуги.
Первым нажатием создается первая управляющая вершина гладкого сплайна.

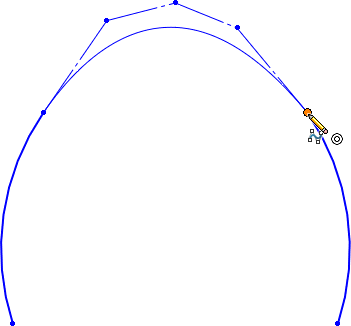

- Наведите курсор на линию формирования и нажмите кнопку мыши, чтобы добавить вторую управляющую вершину, как показано на рисунке.
Если привязать вторую контрольную вершину к линии формирования, в конечной точке создаются отношения типа «касательность».
- Продолжайте перемещать курсор вправо и наведите его на следующую линию формирования. Нажмите кнопку мыши, когда появится значок одинаковой кривизны.
Если привязать третью контрольную вершину к линии формирования, в конечной точке создаются одинаковые взаимосвязи кривизны.
- Чтобы завершить гладкий сплайн, продолжайте добавлять управляющие вершины. При достижении конечной точки второй дуги нажмите ALT и дважды щелкните указателем конечную точку.
При нажатии клавиши ALT к последней управляющей вершине автоматически применяются взаимосвязи касательности.
Связующая кривая между двумя объектами эскиза завершена.
