Усовершенствования SpeedPak

В SpeedPak можно включить справочную геометрию и кривые. Можно выбрать эскизы на любом уровне сборке и включить их в SpeedPak.

Ранее в SpeedPak включались все непоглощенные эскизы верхнего уровня. Требовалось погасить эскизы верхнего уровня, которые нужно было исключить, и нельзя было выбрать эскизы в узлах сборок.

Чтобы добавить справочную геометрию и эскизы в SpeedPak, выполните следующие действия.

  1. Откройте файл буква диска:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\speedpak\gearbox.sldasm.

  2. В ConfigurationManager на вкладке нажмите правой кнопкой на конфигурацию По умолчанию и выберите Добавить SpeedPak.

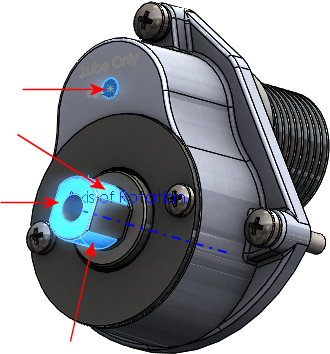

  3. В графической области выберите четыре отображенные грани для параметра Грани для включения .

    Три грани относятся к компоненту SHAFT - DRIVE.
  4. В окне PropertyManager в разделе Включить нажмите Справочные геометрии, эскизы и кривые для включения .

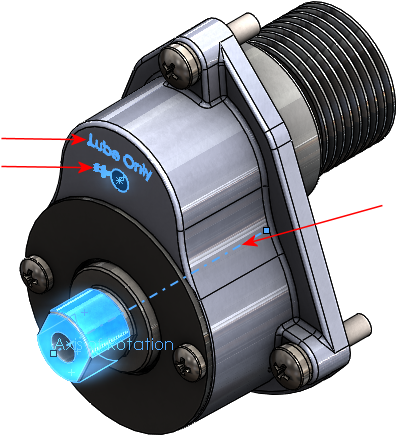

  5. В графической области выберите Оси вращения, текст Только смазка и показанный эскиз Стрелка смазки.

  6. В окне PropertyManager в разделе Параметры выберите Удалить кальки рисунков.
  7. Нажмите .

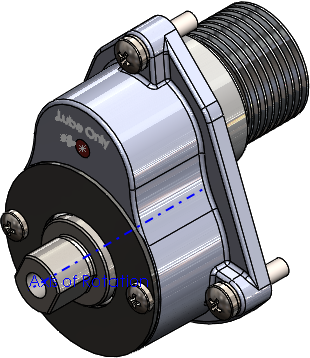

    Эскизы и оси добавляются в SpeedPak.
