Un primitivo de relación de posición es una relación de posición que restringe dos grados de libertad como máximo. Reemplazando una relación de posición con un primitivo de relación de posición, puede eliminar las restricciones redundantes en un componente al limitar los grados de libertad del componente de uno en uno.
Al intentar minimizar las restricciones en un modelo para reducir redundancias, pruebe primero a colocar los componentes rígidos en grupos rígidos y, a continuación, reemplace las bisagras formadas con relaciones de posición de bisagra. Para reducir aún más las restricciones en el modelo, pruebe a sustituir primitivos de relación de posición en otras relaciones de posición.
La tabla siguiente muestra el número y tipo de restricciones de grados de libertad aplicadas por un primitivo de relación de posición a un componente.
| Primitivo de relación de posición |
Número de grados de libertad restringidos |
Selecciones de relaciones de posición |
|---|
| Punto a plano |
1 traslacional |
Punto coincidente con un plano |
| Punto a línea |
2 traslacionales |
Punto coincidente con una línea |
| Perpendicular |
1 rotacional |
Línea perpendicular a una línea |
| Eje paralelo |
2 rotacionales |
Línea paralela a otra línea |
| Línea a plano |
1 traslacional
1 rotacional
|
Línea coincidente con un plano |
La sustitución de primitivos de relación de posición es un proceso manual y requiere una comprensión precisa del movimiento deseado. Debe orientar los primitivos de relación de posición correctamente para optimizar la reducción de restricciones.

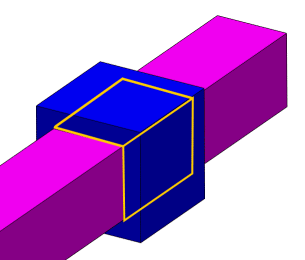

Por ejemplo, puede crear una relación de posición de un deslizador con una barra cuadrada creando un par de relaciones de posición coincidentes plano a plano, cada una de las cuales hará referencia a una de las dos caras perpendiculares de la barra. Esta relación de posición plano a plano introduce una restricción redundante, ya que ambas caras están restringiendo la rotación alrededor del eje de la barra.
Si sustituye un primitivo de relación de posición de tipo línea a plano en una de las relaciones de posición coincidentes plano a plano, no habrá redundancia de relaciones de posición.
