PropertyManager Pliegues

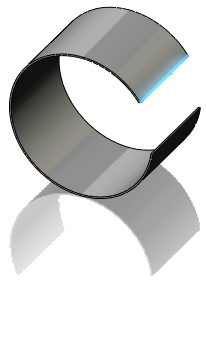

El PropertyManager Pliegues permite convertir una pieza vaciada en una de chapa metálica.

Para utilizar el PropertyManager Pliegues para convertir una pieza en chapa metálica:

  1. Haga clic en Insertar pliegues Tool_Insert_Bends_Sheet_Metal.gif (barra de herramientas Chapa metálica) o en Insertar > Chapa metálica > Pliegues.
  2. En Parámetros de pliegue:
    • Seleccione Reemplazar parámetros predeterminados para cambiar el radio de pliegue o el espesor de la operación de chapa metálica original.
    • Seleccione una Cara o arista fija PM_shm_Fixed_Face.gif.
      Si la pieza no incluye una cara plana, seleccione una arista lineal.
    • Configure el Radio de pliegue PM_draft_angle.gif.
    • Seleccione Ignorar caras biseladas para que los chaflanes no se conviertan en pliegues de chapa metálica.
  3. En la sección Fibra neutra de pliegue, seleccione una de las siguientes opciones: Tabla de pliegue, Factor-K, Fibra neutra de pliegue, Deducción de pliegue o Cálculo de pliegue.
  4. Si ha seleccionado Factor-K, Fibra neutra de pliegue o Deducción de pliegue, introduzca un valor.
  5. Si desea agregar automáticamente cortes de desahogos, active la casilla de verificación Desahogo automático y, a continuación, elija el tipo de corte de desahogo. Si elige Rectangular o Semicilíndrico, debe especificar una Relación de desahogo.
  6. Si lo desea, seleccione una arista para rasgar en Parámetros de rasgadura select_edges.png, y:
    • Haga clic en Cambiar dirección si desea invertir la dirección de la rasgadura.
    • En el cuadro Separación de rasgadura PM_Gap_Distance.gif, defina un valor si desea establecer una distancia de separación.
  7. Haga clic en PM_OK.gif.
