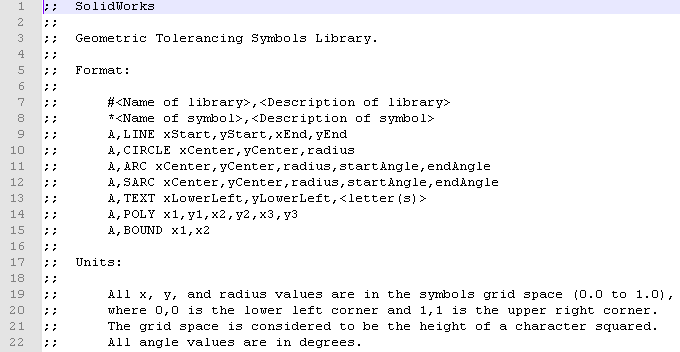

El archivo gtol.sym tiene una sección en la parte superior donde se explica el formato y las unidades que se usan para realizar símbolos.
En el archivo, las categorías de los símbolos se agrupan juntas y cada categoría contiene varias bibliotecas y símbolos.
Las bibliotecas presentan el formato: #<Nombre de la biblioteca>,<Descripción de la biblioteca>.
Los símbolos presentan el formato: *<Nombre del símbolo>,<Descripción del símbolo>.
Las líneas que empiezan por "A" definen una parte de la forma geométrica de un símbolo. Los símbolos a menudo tienen más de una de estas filas.
BOUND es una variable de control para los símbolos del archivo gtol.sym. BOUND controla la separación horizontal de un símbolo dentro de una fila de texto en notas y acotaciones.
Los caracteres de punto y coma preceden a las filas comentadas (que se ignoran).

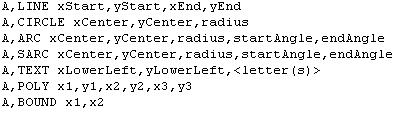

Los símbolos se componen de formas geométricas que pueden estar formadas por líneas, arcos, círculos, polilíneas y caracteres alfanuméricos. Los formatos de estas formas son:
Los símbolos están definidos en una cuadrícula imaginaria de 1 x 1 donde 0,0 es la esquina inferior izquierda y 1,1 es la esquina superior derecha. Sin embargo, no se limitan a esta cuadrícula. También puede utilizar números mayores que 1,0 y menores que 0,0.
A continuación, se incluye un ejemplo de cuadrícula con unas coordenadas que van desde 0,0 hasta 1,1:
Un ejemplo de cómo se define una línea en una cuadrícula:
