Vista preliminar y eliminación de regiones

Este ejemplo le guiará a través de las opciones de vista preliminar para la herramienta de intersección.

1. Con una pieza abierta, haga clic en Intersección (barra de herramientas Operaciones) o en Insertar > Operaciones > Intersección.

2. En el PropertyManager, efectúe lo siguiente:

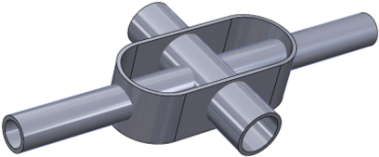

   1. En el gestor de diseño del FeatureManager desplegable, seleccione Vaciado 1, Extruir-Lámina 1 y Extruir-Lámina 2 para realizar la intersección en sólidos, superficies o planos.
   2. Haga clic en Crear ambas y, a continuación, en Intersección.
   El software rellenará la lista de regiones.
3. En Opciones de vista preliminar, haga clic en Mostrar regiones incluidas y excluidas.

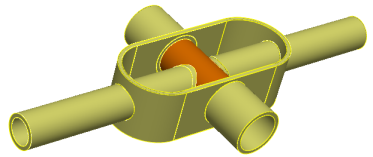

4. En la zona de gráficos, seleccione una tubería interna.



   La tubería resaltada se eliminará de la vista preliminar. La región correspondiente a la tubería también se selecciona en la lista de regiones.



5. En la Lista de regiones, seleccione Región 14 y Región 15.

   Las tuberías se mostrarán resaltadas en la vista preliminar.

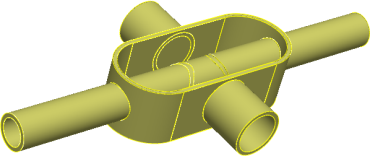

6. En la zona de gráficos, seleccione todas las tuberías dentro del vaciado hasta que desaparezcan de la vista preliminar.



7. En el PropertyManager, bajo Opciones de vista preliminar, haga clic en Mostrar regiones excluidas.



8. Haga clic en Mostrar regiones incluidas y excluidas.

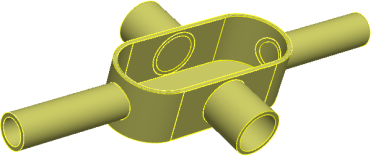

9. Haga clic en Invertir selección.



10. Haga clic en .
