Mejoras en el rendimiento de SOLIDWORKS Simulation

Varias mejoras introducidas en las áreas de los gráficos, el mallado y la formulación de contacto mejoran el rendimiento general del producto Simulation.

  • Se han rediseñado los símbolos de los conectores de pasador. Con el nuevo diseño de los símbolos, podrá identificar en la zona de gráficos el tipo de conector de pasador (con anillo de retención o clave) sin abrir el PropertyManager del conector de pasador.

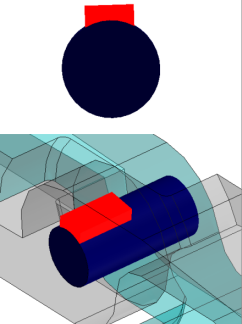

    Símbolo de pasador con anillo de retención (sin traslación) Símbolo de pasador con clave (sin rotación)
  • Los símbolos de precarga para pernos identifican la precarga axial o de torsión aplicada.
    Símbolos de pernos con precarga de torsión Símbolos de pernos con precarga axial
  • Los índices de error de los criterios de fallo para los vaciados compuestos (Tsai-Hill, Tsai-Wu y tensión máxima) se calculan a partir de las tensiones nodales. Anteriormente, los índices de fallo se calculaban a partir de los valores de las tensiones de los elementos.
  • La malla basada en curvatura de combinado admite los métodos Adaptativo-p o Adaptativo-h.
  • La optimización de la asignación de memoria y la compatibilidad con múltiples procesos de los compiladores de Intel mejoran el rendimiento de los estudios con definiciones de contactos sin penetración y de unión rígida de superficie a superficie. Se ha reducido el tiempo dedicado por el programa en la fase de formulación a los contactos sin penetración y los de unión rígida.
  • Notable mejora del rendimiento al reducir el tiempo de solución del solver iterativo FFEPlus para estudios estáticos.
