Kitaplık Verisi Almaya Genel Bakış

CircuitWorks'ü ilk kurduğunuzda ya da bir kurulumu yeni bir konumda yeniden oluşturduğunuzda CircuitWorks Bileşen Kitaplığına veri alabilirsiniz. Veri alma işlemi, CircuitWorks'ün mevcut parçaları yeniden oluşturmak zorunda kalmasına engel olur.

Dosyadan Parçalar Alma

Bileşen verileri içeren bir metin dosyasını Bileşen Kitaplığına alabilirsiniz. Siz veya başka bir kullanıcı bir Bileşen Kitaplığı verdiği zaman, aldığınız virgülle ayrılmış değer dosyası (CSV) veya başka karakter sınırlamalı dosya oluşturulur.

Bir dosyadan parçalar almak için:

  1. CircuitWorks Bileşen Kitaplığı iletişim kutusundan Araçlar > Veri Al > Metin Dosyasından öğesine tıklayın.
  2. Alınacak Dosyayı Seç iletişim kutusunda, dosya tipini ve dosyayı seçin ve ardından Aç öğesine tıklayın.
    • CircuitWorks Seçenekleri - Kitaplık alanında belirlenmiş sınırlayıcıyı kullanan bir metin dosyasını içe aktarmak için | dosya tipini seçin. Sınırlayıcı için varsayılan olarak dikey çubuk (Özel Sınırlanmış Metin Dosyası (*.txt)) karakteri belirlenmiştir.
    • Bir Masaüstü EDA SOLIDWORKS IDF Modelleyicisi haritalama dosyasını içe aktarmak için Haritalama Dosyası (*.xrf) dosya tipini seçin.

Veritabanından Parçalar Alma

Var olan bir Bileşen Kitaplığından kitaplığınıza tüm verileri alabilirsiniz. Microsoft Access (*.mdb) Bileşen Kitaplığı veritabanı dosyasını SQLite (*.db) formatına yükseltmek için bu özelliği kullanın.

  • Önceki veritabanı sürümlerindeki eksik alanlar, gerekli tüm dosyaları oluşturmak için içe aktarmakta olduğunuz dosyadaki verilerden türetilir (bkz. Bileşen Kitaplığı Veri Dosyası Formatı).
  • Veritabanını almak disk üzerindeki parçaları fiziksel olarak taşımaz. CircuitWorks sadece kitaplığa referanslar ekler.
  • Kitaplık bilgilerini CircuitWorks'ün iki yeri arasında değiştirmek için verme ve alma işlevlerini kullanın.

Veritabanından parçalar almak için:

  1. CircuitWorks Bileşen Kitaplığı iletişim kutusundan Araçlar > Veri Al > Veritabanından öğesine tıklayın.
  2. Alınacak Veritabanını Seç iletişim kutusunda, veritabanını seçin ve Aç öğesine tıklayın.

Bileşen Kitaplığı Verisi Dosya Formatı

Bileşen Kitaplığı'nı verdiğiniz sırada CircuitWorks tarafından oluşturulan veri dosyası, veri dosyasını alırken istenenle aynıdır.

Aşağıdaki alanlar, her biri dosya ayırıcısı ile ayrılan veri dosyasının her bir satırında görünür:
  • Bileşen parça numarası
  • Parça adı (.sldprt veya .sldasm uzantısıyla)
  • Bileşen yolu
  • Konfigürasyon adı - kaydedilen son konfigürasyonu kullanmak için boş bırakın
  • Metre olarak bileşen yüksekliği
  • Bileşen oryantasyonu, 1 - 6:
    1. 'Ön' (XY) Düzlemine Hizalı - Pozitif Z
    2. 'Üst' (XZ) Düzlemine Hizalı - Pozitif Z
    3. 'Sağ' (ZY) Düzlemine Hizalı - Pozitif Z
    4. 'Ön' (XY) Düzlemine Hizalı - Negatif Z
    5. 'Üst' (XZ) Düzlemine Hizalı - Negatif Z
    6. 'Sağ' (ZY) Düzlemine Hizalı - Negatif Z
  • Referans göstergesi çekirdek değeri - Verme için referans göstergesi üretirken bir sonek olarak kullanılır
  • Bileşen tipi - Elektrik bileşenleri için "3"
  • CAD sistemi - SOLIDWORKS için "0"
  • X bileşeni ötelemesi (varsayılan 0)
  • Y bileşeni ötelemesi (varsayılan 0)
  • Bileşen döndürmesi (varsayılan 0)
  • Z bileşeni ötelemesi (varsayılan 0)
Onluk sınırlayıcı olarak virgül (,) kullanılıyorsa, alan sınırlayıcı olarak düşey çubuk (|) veya sekme kullanın.

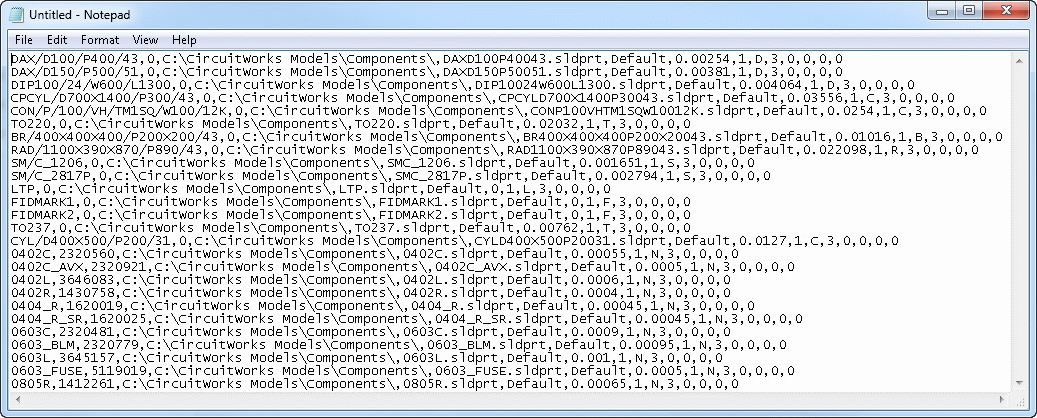

Örnek veri dosyası:
