Tesisatı Yassılaştırma PropertyManager'ını Düzenleme

Düzenleme Araçları (Detaylandırma)

Araç Tanım
PM_EditFlatRte_Drag.gif Sürükle. Yassılaştırılmış çizimdeki herhangi bir çizim noktasını veya çizgisini sürüklemenizi sağlar. Çizim kesitinin diğer yanındaki bütünleyici kesitleri seçmek için Seçimi Ters Çevir'i seçin.
PM_EditFlatRte_Horizontal.gif Yatay. Seçili kesiti yatay olarak sınırlandırır ve kesiti yatay konumlar arasında değiştirmenizi sağlar.
PM_EditFlatRte_Vertical.gif Dikey. Seçili kesiti dikey olarak sınırlandırır ve kesiti yatay konumlar arasında değiştirmenizi sağlar.
PM_EditFlatRte_DeleteRelations.gif İlişkileri Sil. Çizim kesiti üzerindeki yatay veya dikey sınırlandırmayı kaldırır, böylece kesiti bir açıda konumlandırabilirsiniz. İlişkileri sildikten sonra kesiti yeniden konumlandırmak için Sürükle PM_EditFlatRte_Drag.gif öğesine tıklayın.
fanout_button Fanout. Fanout kesitlerini manipüle etmenizi ve konumlandırmanızı sağlar. Fanout'un konumunu temel kesite göre tanımlamak için Konum Açısı'nı seçin. Fanout kesitleri arasındaki aralığı tanımlamak için Aralık Açısı'nı seçin.

Örnek: Yatay

Yatay olması adına bir kesiti sınırlandırmak için:

  1. Yatay'a PM_EditFlatRte_Horizontal.gif tıklayın.
  2. Bir çizim kesiti seçin.
  3. Grafik alanının boş bir bölgesine tıklayın.

    Kesit yatay olması için sınırlandırılır.

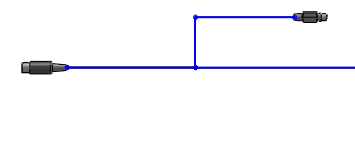

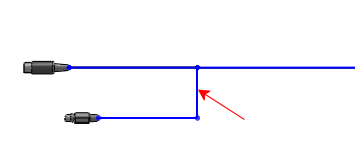

Örnek: Dikey

Kesiti dikey olarak açmak için:

  1. Dikey PM_EditFlatRte_Vertical.gif öğesine tıklayın.
  2. Bir çizim kesiti seçin.
    İmleç pointer_toggle_segment.gif olarak değişir.
  3. Sağ tıklayın.

    Kesit dikey olarak döner.


Örnek: İlişkileri Silme

İlişkileri silmek için:

  1. İlişkileri Sil PM_EditFlatRte_DeleteRelations.gif öğesine tıklayın.
  2. Bir çizim kesiti seçin.
  3. Sürükle PM_EditFlatRte_Drag.gif öğesine tıklayın.
  4. Kesiti bir açıya konumlandırmak için sürükleyin.
