Grafik görünümünde seçili unsurların tüm kenarlarını vurgula
|
Bir unsuru seçtiğinizde o unsurun tüm kenarları vurgulanır. |
|
Grafik görünümünden dinamik vurgulama
|
İşaretçiyi bir çizimin, modelin veya teknik resmin üzerinde gezdirirken model yüzleri, kenarları ve tepe noktaları vurgulanır. (Bu seçenek Büyük Montaj Modu açıkken kullanılamaz.) |
|
Yüzeylerin açık kenarlarını farklı renkte göster
|
Bir yüzeyin açık kenarları ile teğet kenarlar veya silüet kenarlar arasında ayrım yapmayı kolaylaştırır. Kenar rengini belirtmek için 'i tıklayın. YüzeylerAçık Kenarlar'ı seçin.
|
| Gölgeli düzlemleri göster |
Ön ve arka renkleri farklı tel kafes kenarı bulunan şeffaf gölgeli düzlemleri gösterir. Gölgeli düzlem renklerini belirtmke için 'nü tıklayın. Renkleri değiştirmek için Yüzler altında, Ön Yüz Rengi veya Arka Yüz Rengi'ni seçin. Kaydırıcıyı kullanarak şeffaflık seviyesini ayarlayın (sağa gittikçe şeffaflık artar).
|
| Ölçümlendirmeleri Ekrana Düz Olarak Göster |
Ölçülendirme metnini bilgisayar ekranınızın düzleminde görüntülemek için seçin. Ölçülendirme metnini ölçülendirmenin 3B detaylandırma görünümü düzleminde görüntülemek için seçimi kaldırın.
 |

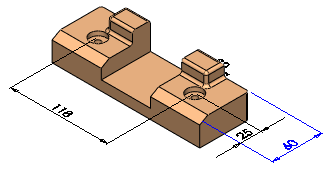

| Seçilen: Ölçümlendirme metni, bilgisayar ekranınızın düzlemindedir ve geçerli detaylandırma görünümündeki tüm ölçümlendirme metni ve çizgileri görünür durumdadır. |
 |

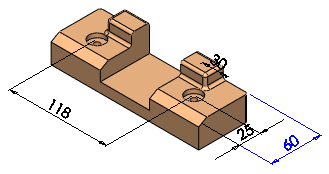

| İşaret kaldırıldığında: Ölçümlendirme metni, 3B detaylandırma görünümünün düzlemindedir ve modelin arkasındaki ölçümlendirme metni ve çizgileri gizlidir. |
|
| Notları ekrana düz olarak göster |
Notları bilgisayar ekranınızın düzleminde görüntülemek için seçin. Notları ölçümlendirmenin 3B detaylandırma görünümü düzleminde görüntülemek için seçimi kaldırın. |
|
Referans triadı göster
|
Referans triadı göstererek, modelleri görüntülerken yön belirlemenize yardımcı olur Referans triadı sadece görüntüleme amaçlıdır; bir çıkarım noktası olarak seçemez veya kullanamazsınız. |
|
Grafik görünümünde kaydırma çubukları göster
|
Bu seçenek, belge açıkken kullanılamaz. Bu ayarı değiştirmek için tüm belgeleri kapatmanız gerekir. |
|

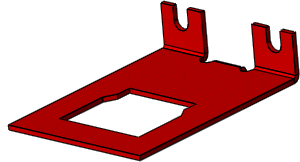

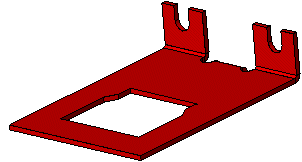

Draft kalitesinde ortam kapanması göster
|
Ortam Kapanması kullanırken modellerin işlenmesi için draft kalitesini kullanmak istediğinizde bunu seçin. Draft kalitesi hızlı işlenir ama görsel doğruluğu düşüktür. Varsayılan kalite için temizle. |
|
SpeedPak grafik çemberini görüntüle
|
SpeedPak grafik çemberinin görüntülenmesini etkinleştirir veya devre dışı bırakır. Grafik çemberini etkinleştirdiğinizde, imleci çevreleyen bölgede sadece seçilebilir geometri görünür.
Grafik çemberini devre dışı bıraktığınızda, imleci çevreleyen bölgedeki tüm geometriler görünür halde kalır.
|
| Çoğaltma Bilgisi Araç İpuçlarını Göster |
Çoğaltma adı, çoğaltma tipi, çoğaltmayı oluşturmak için kullanılan tüm çekirdekler, örneklerin aralığı ve sayısı, atlanan örnekler ve farklı örnekler gibi çoğaltmayla ilgili bilgileri görüntülemek için seçin. |
|
Dört görünüm gör. penc. için yansıtma tipi
|
Dörtlü Görünüm
 (Standart Görünümler araç çubuğu) öğesine tıkladığınızda görünüm pencerelerinde gösterilen görünümleri denetler. Şunlardan birini seçin:
|
İlk Açı
|
Ön, Sol, Üst ve Trimetrik.
|
|
Üçüncü Açı
|
Ön, Sağ, Üst ve Trimetrik.
|
|
| Seçince içerik haritalarını göster |
Grafik alanında bir obje veya FeatureManager tasarım ağacında bir düğüm seçtiğinizde grafik alanının sol üst köşesinde içerik haritalarını görüntüler.
İçerik haritaları, ilgili elemanları seçilen objeden montaj ya da parçanın üst seviyesine doğru hiyerarşik ağaçta baştan sona gösterir.
|
| Benzersiz denklem tanımlayıcısını görüntüle |
Denklemler iletişim kutusunun Sıralı Görünüm'ünde  tasarım tablolarında referans amacıyla bir denklem için benzersiz bir denklem tanımlayıcısı görüntülenir.
Ad sütunun altındaki herhangi bir denklemin üzerine geldiğinizde ilgili denklem için benzersiz bir Kimlik (Relation ID) (İlişki Kimliği) görüntüleyen bir araç ipucu görüntülenir.
Bir denklemi tüm konfigürasyonlarda devre dışı bırakmak veya etkinleştirmek için bir tasarım tablosunda İlişki Kimliği (Relation ID) belirleyebilirsiniz. Parametre $Enable@Relation_ID@Equations şeklindedir, Relation ID (İlişki Kimliği) sadece bir denklemi tanımlayan benzersiz bir numaradır. Örneğin, $Enable@1@Equations parametresi denklem 1 için geçerlidir. Söz konusu denklemi tüm konfigürasyonlar için tasarım tablosunda ilgili parametrenin altında Evet girerek etkinleştirebilir veya Hayır girerek devre dışı bırakabilirsiniz.
|
